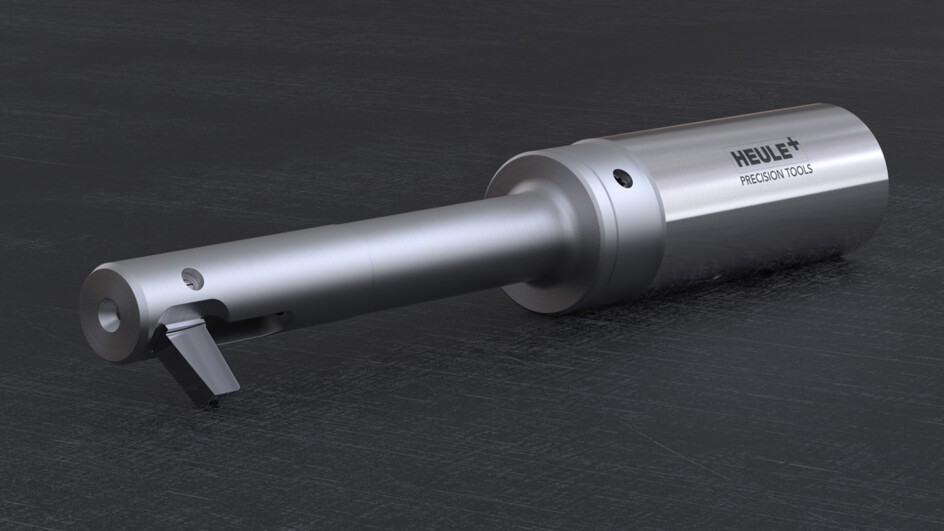

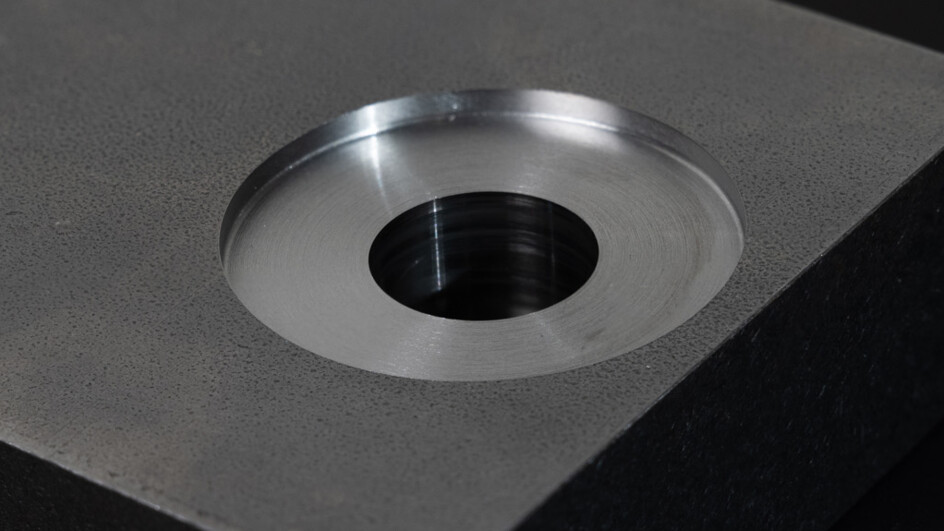

BSF

最大反锪沉孔直径达过孔直径的2.3倍

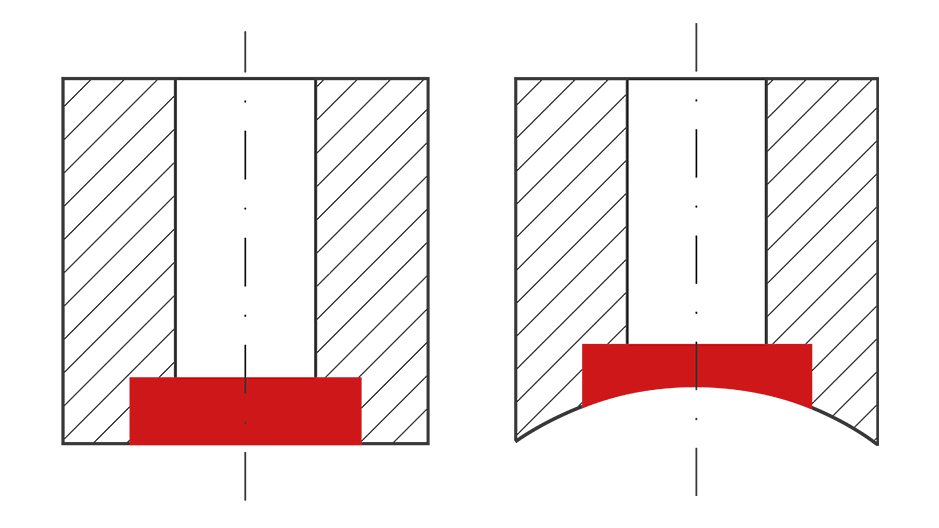

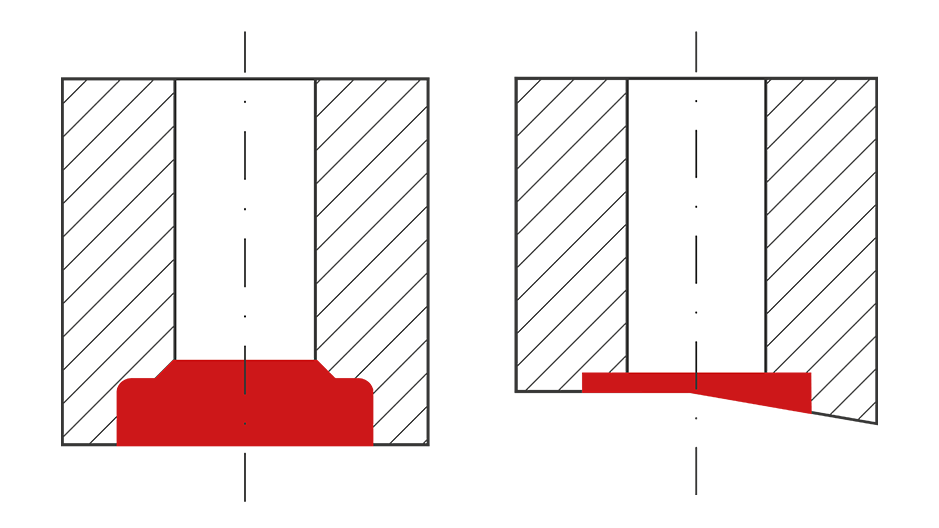

  • 无需翻转工件
  • 标准品类刀具适用于孔直径范围 6.5 mm-21.0 mm
  • 可靠的反锪沉孔或者锪孔
  • 通过内部冷却液压力、空气压力或手动驱动刀片
BSF | 产品目录
pdf ・ 5,7 MB
Tool Selector

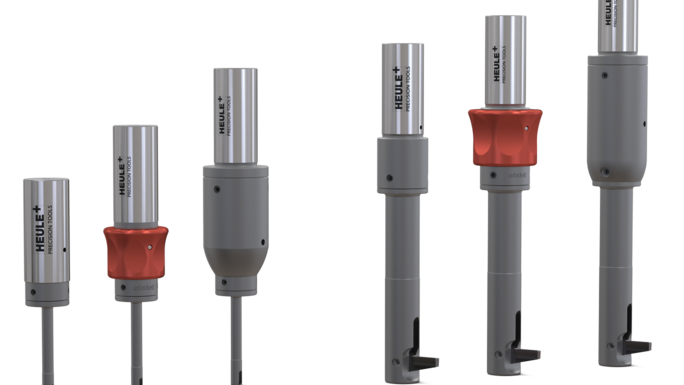

2989-BSF-Steuerungsarten_1500x1035

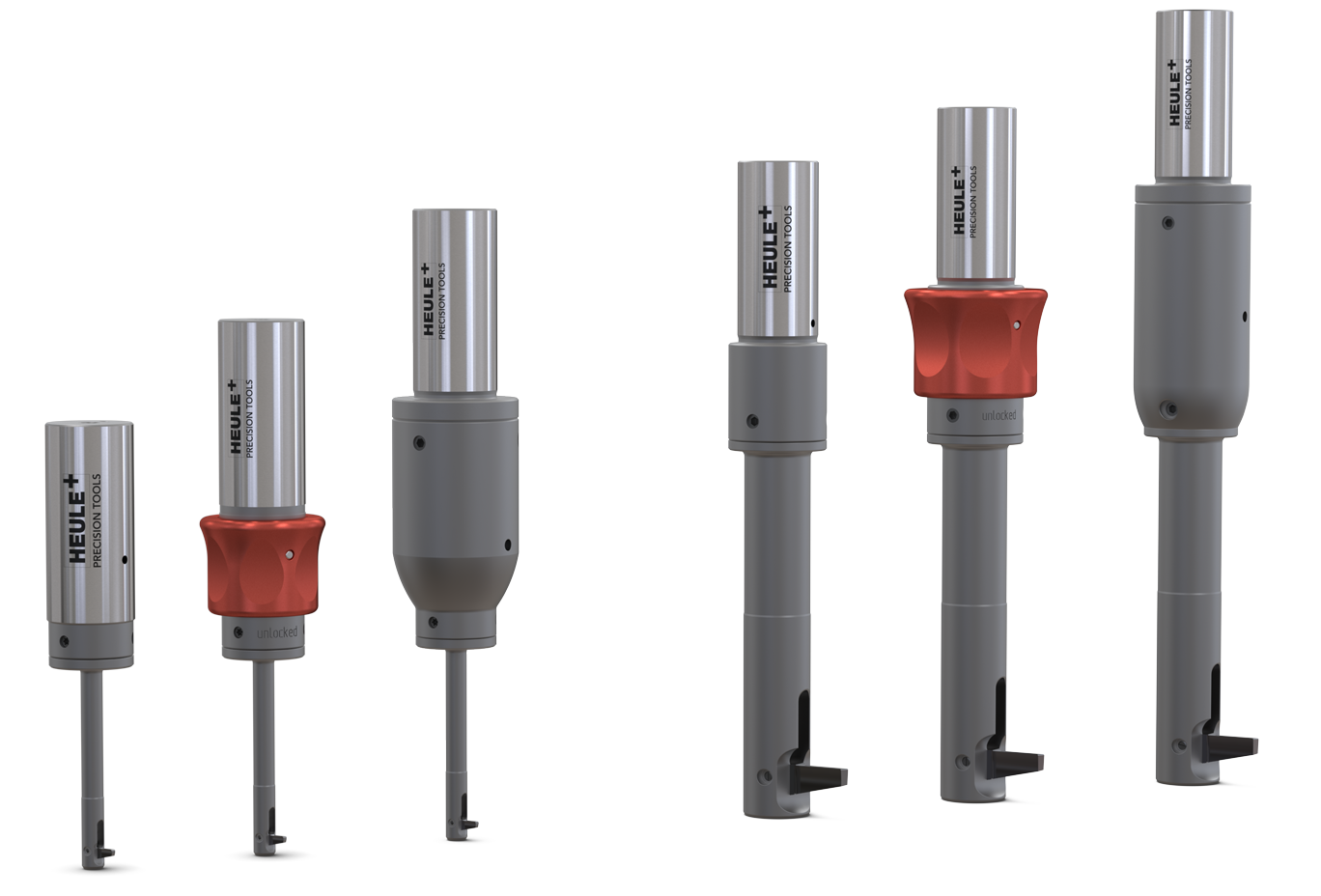

品类

标准品类刀具包含适用于孔直径范围 6.5 mm 至 21 mm(以 0.5 mm 为一档)的反刮刀。可实现的最大反锪沉孔直径可达过孔直径的2.3倍。这些刀具可以通过内部冷却液压力(最小20bar,最大50bar),空气压力(最小5 bar)或手动进行驱动。

孔径锪孔范围系列
6.5 mm 至 7.0 mm9.5 mm 至 16.5 mm系列 A
7.5 mm 至 8.5 mm11.0 mm 至 20.0 mm系列 B
9.0 mm 至 10.0 mm13.5 mm 至 23.0 mm系列 C
10.5 mm 至 11.5 mm15.5 mm 至 26.5 mm系列 D
12.0 mm 至 14.0 mm18.0 mm 至 32.5 mm系列 E
14.5 mm 至 17.0 mm21.5 mm 至 39.5 mm系列 F
17.5 mm 至 21.0 mm26.0 mm 至 49.0 mm系列 G

如果标准品类中的刀具解决方案不适用于您的应用,好优利可以为您提供详细的应用分析,开发适合您应用的解决方案。

设计

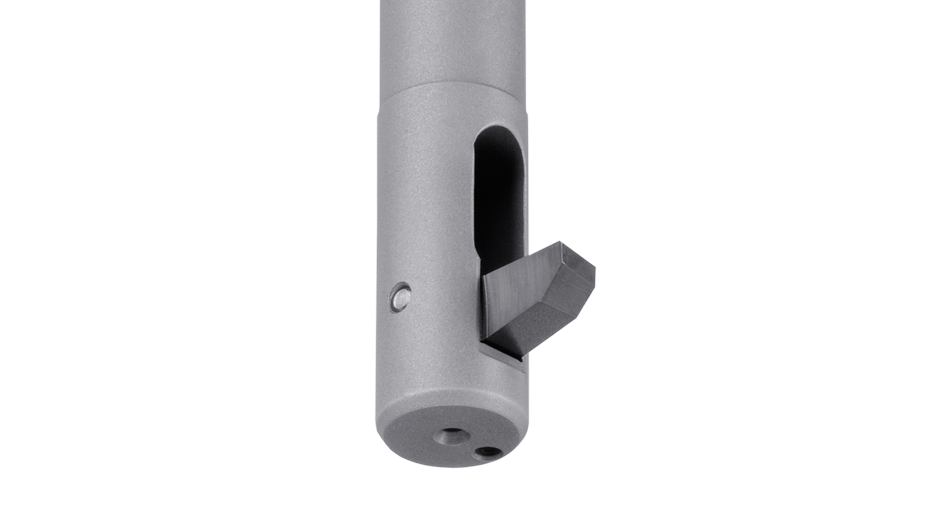

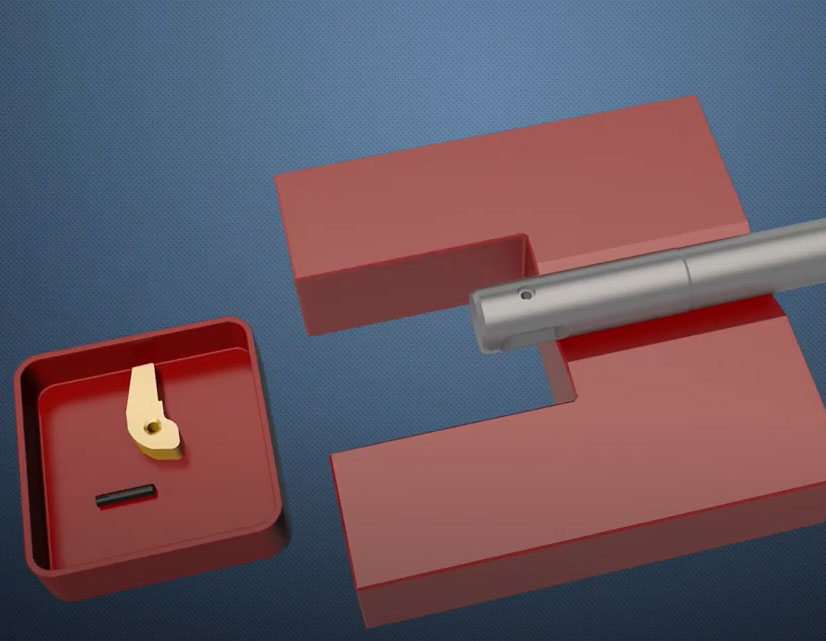

BSF刀具是为实现反锪沉孔的自动化加工而设计的,其工作不需要止动装置,不需反转及其他任何机床辅助装置。反向锪刀的简单结构实现了零部件和刀片的快速更换。带有涂层的硬金属刀片,标准品类以 0.5 mm 的增量值进行分级。刀具独特的内冷排屑设计使得铁屑及粉尘能及时排除刀片窗口内,保证了刀片收回的可靠性。



根据加工环境和应用要求,可在内部冷却液压力、空气压力或手动驱动类型之间进行选择。模块化设计使在标准范围内进行改造成为可能。如果需要,可以对现有工具进行改造。

plansenken-bsf-werkzeug
plansenken-werkzeug-bsf-schnitt
plansenken-werkzeug-bsf-schnitt

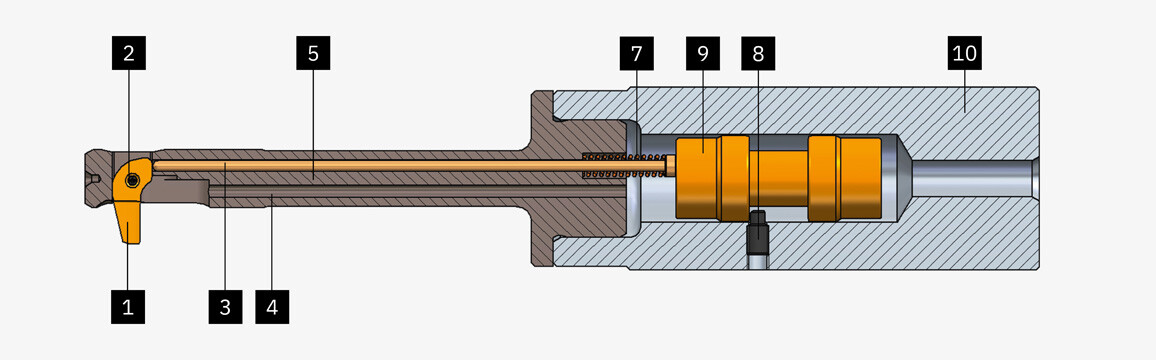

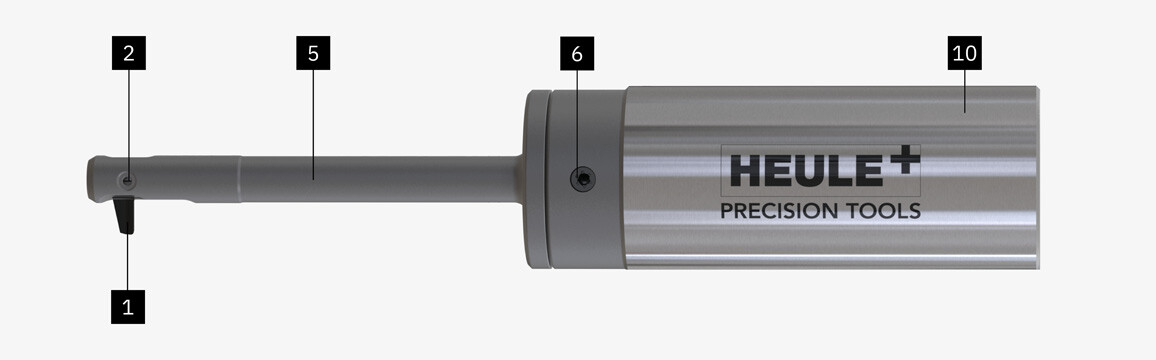

刀具结构
  1. 刀片
  2. 开口销
  3. 控制销
  4. 泄压孔/内部冷却系统
  5. 刀片壳
  6. 锁紧螺钉
  7. 复位弹簧
  8. 用于锁定活塞的限位螺钉
  9. 活塞
  10. 刀柄
plansenken-bsf-air-werkzeug
plansenken-werkzeug-bsf-air-schnitt
plansenken-werkzeug-bsf-air-schnitt

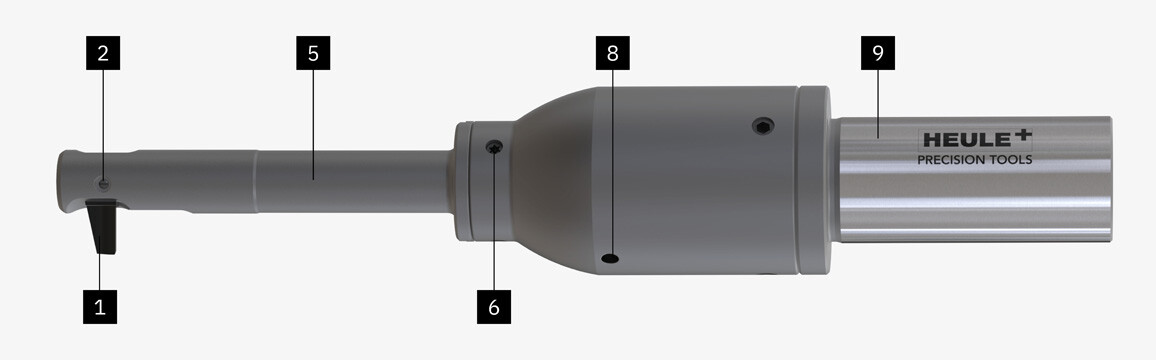

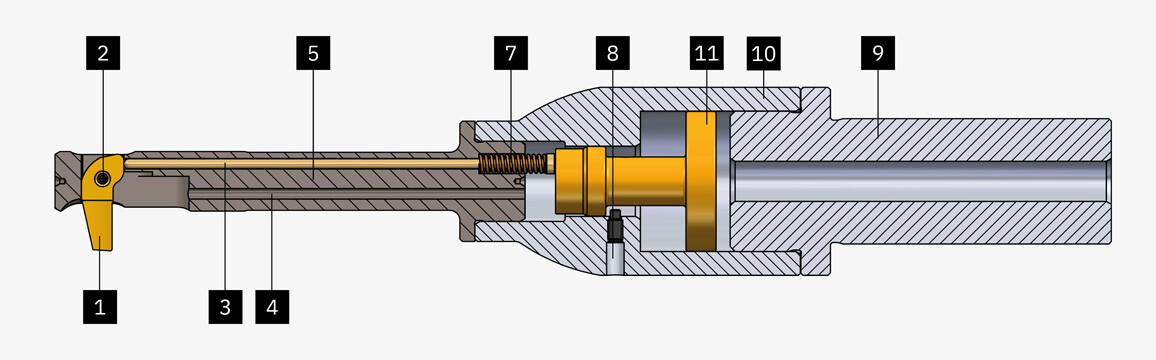

刀具结构
  1. 刀片
  2. 开口销
  3. 控制销
  4. 泄压孔/内部冷却系统
  5. 刀片壳
  6. 锁紧螺钉
  7. 复位弹簧
  8. 用于锁定活塞的限位螺钉
  9. 刀柄
  10. 气缸
  11. 空气活塞
BSF-M_Rendering_1156x360px
BSF-M_Schnitt_1156x360px
BSF-M_Schnitt_1156x360px

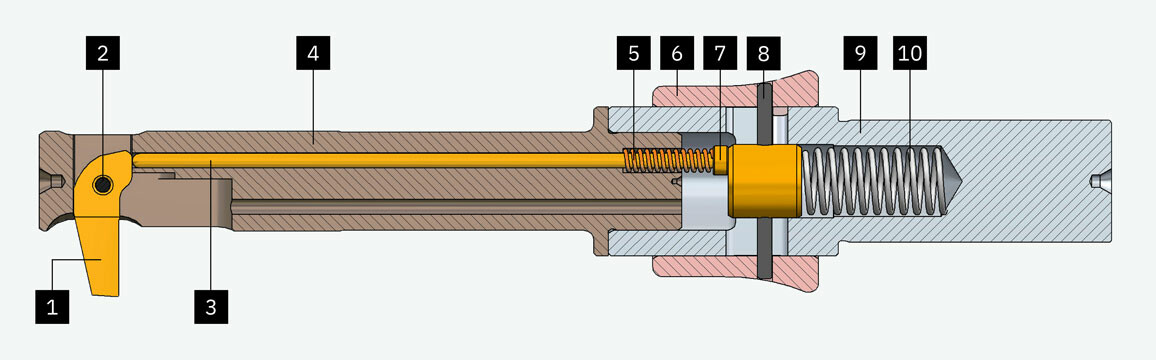

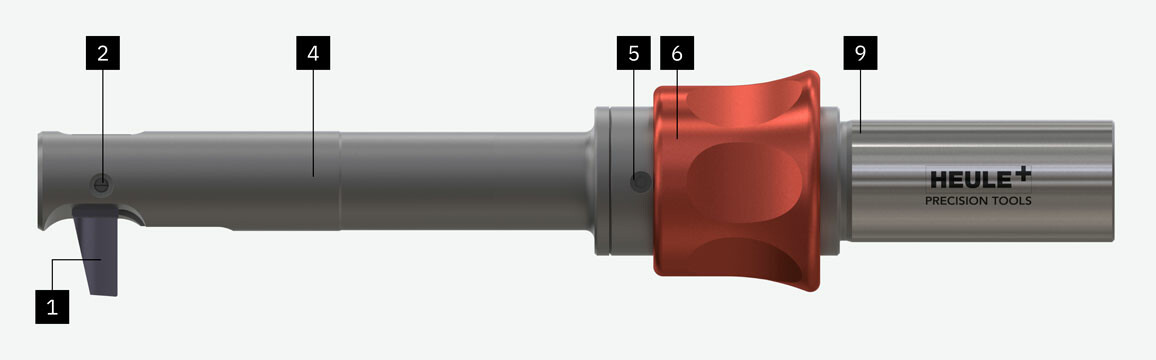

刀具结构
  1. 刀片
  2. 开口销
  3. 控制螺销
  4. 刀片杆
  5. 压力弹簧
  6. 驱动环
  7. 活塞
  8. 锁销
  9. 驱动弹簧

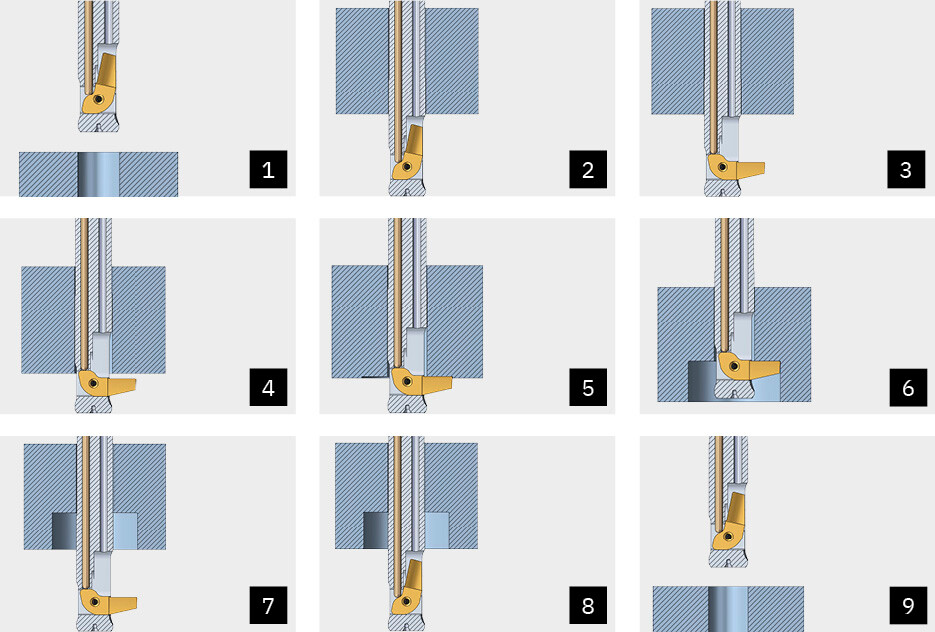

Arbeitsweise Senkwerkzeug BSF

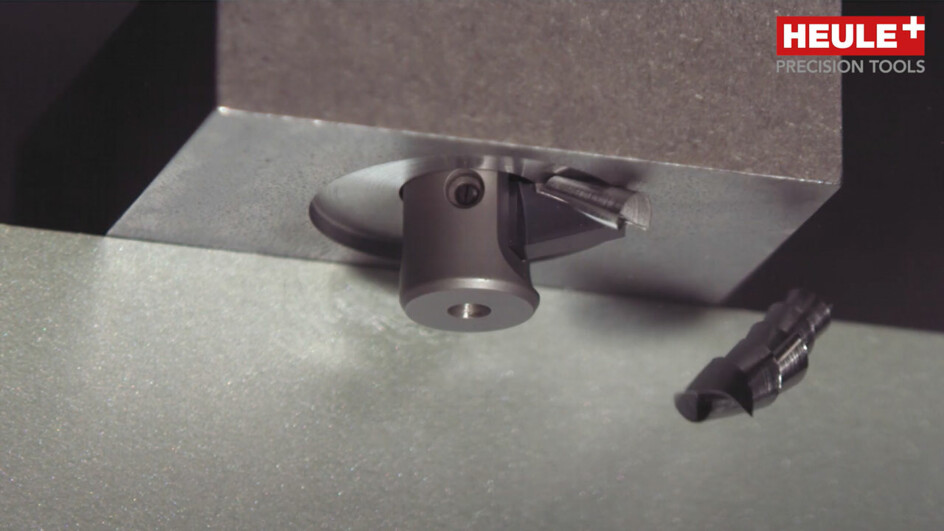

加工过程描述

在冷却液压力作用下,活塞推动控制销,控制销推动刀片开始收回刀体。另外,可以通过空气压力或手动来驱动刀片。



在刀片收回刀体过程中,压力面产生翻转,控制销(此时控制销还在压力的持续作用下)顺着刀片尾部的弧面继续推动刀片直至将刀片完全推入刀体中。当刀片在控制销的作用下完全收入刀体之后,刀具可以轴向(Z向)运动通过工件过孔。



关闭机床内冷,主轴开始旋转(达到推荐转速),刀片展开至工作位置。内冷可以通过冷却孔到达刀片切削刃。当反锪沉孔完成后,刀具退回加工起始位置。随后内部冷却的驱动确保刀片再次收回,使其能够在开内部冷却的情况下,快速过孔。



下载

您想要了解更多有关 BSF 技术的信息吗?如需了解更多详细信息、视频或操作说明书,请访问我们的下载区。

Online-Seminar-backspotfacing

怎样进行反向锪沉孔?

我们在一个 20 分钟的网络直播中展示了“最大反锪沉孔直径达过孔直径的2.3倍”。请点击下方链接进行观看。

示例应用
反向锪刀的应用
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild15
bsf-werkzeug-plansenken
1 / 3
直升飞机部件 | 机外加工节省时间并提高质量。
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild2
bsf-werkzeug-plansenken
1 / 3
高压线导体 | 通过反向锪沉孔避免重新夹紧:客户可以在不用中断过程或更换刀片的情况下完成 500 件完整批次的生产加工。
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild21
bsf-werkzeug-plansenken
1 / 3
变速箱壳体 | 节省了循环时间,提高了过程可靠性。
