GH-K

孔径 3 mm 到 45 mm 的金属件锥形锪孔

  • 锪孔范围为孔径 Ø3.0 – Ø25.0 mm 或 Ø4.0-Ø45.0 mm
  • 三个可更换的、相互精密配合的硬质合金刀片
  • 存在内部冷却系统
  • 可以进行圆形铣削
GH-K | Catalogue
pdf ・ 1,0 MB
Tool Selector
kegelsenker-gh-k-sortiment

品类

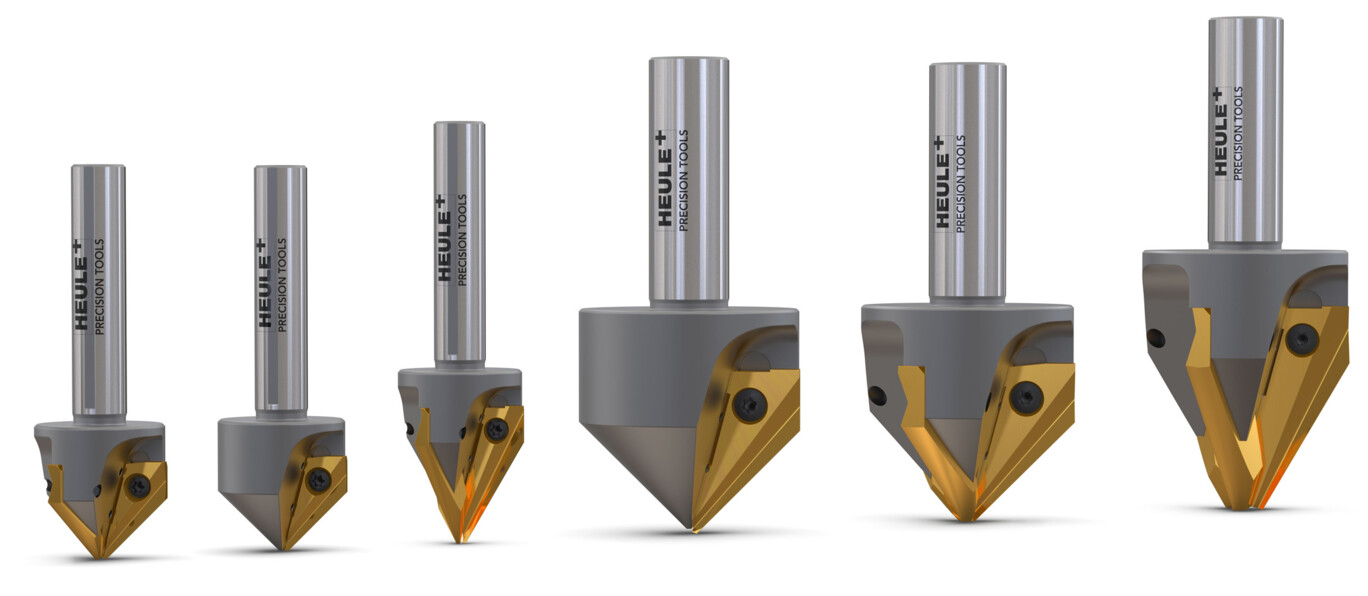

该品类包含两种型号:一种是带有三个切削刃的锪刀,一种是仅带有一个切削刃的锪刀。两种型号又分别存在两种规格,一种的锪孔范围是 Ø3.0-Ø25.0 mm,另一种的是 Ø4.0-Ø45.0 mm。HEULE 锥形锪刀的锪孔角度是 60°和 90°。由此就可以根据金属工件上的应用选择合适的锪刀。

型号锪孔角度最小孔直径最大锪孔直径
GH-K 2590°Ø3 mmØ25 mm
60°Ø3 mmØ25 mm
GH-K 4590°Ø4 mmØ45 mm
60°Ø9 mmØ45 mm

如果标准品类中的刀具解决方案不适用于您的应用,好优利可以为您提供详细的应用分析,开发适合您应用的解决方案。

结构

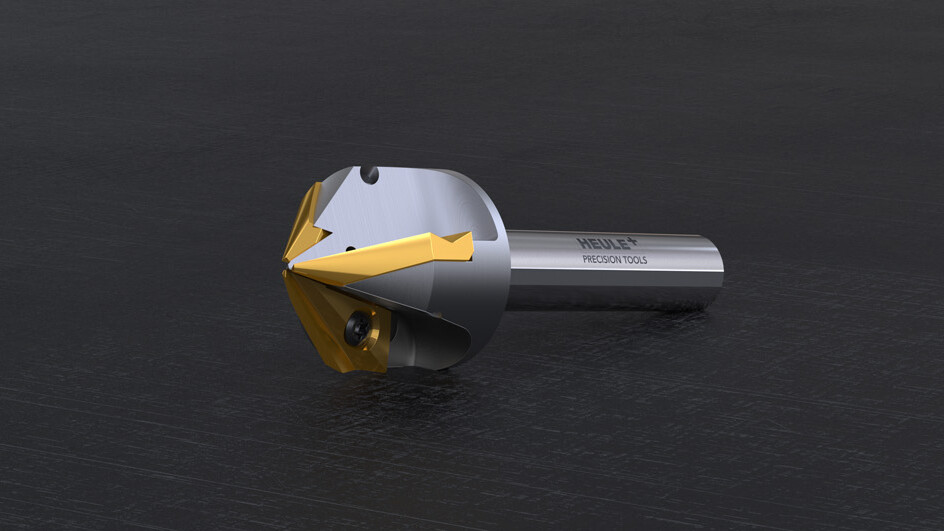

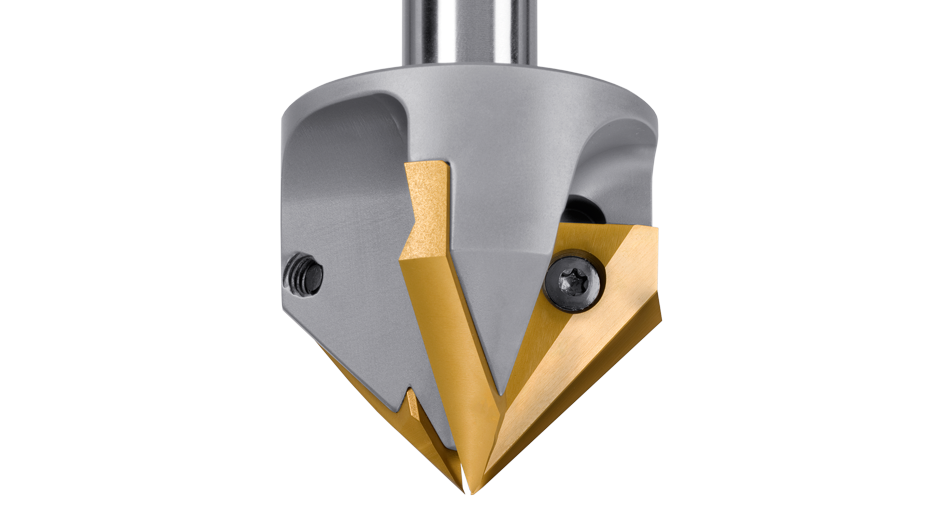

GH-K 具有合金调质钢制成的刀体和集成式内部冷却系统。刀片由带涂层的硬金属制成,可以更换和重新磨锐。切削刃延伸至锪刀的尖端,进而增大了锪孔范围。

kegelsenken-gh-k-werkzeug
kegelsenken-werkzeug-gh-k-schnitt
kegelsenken-werkzeug-gh-k-schnitt

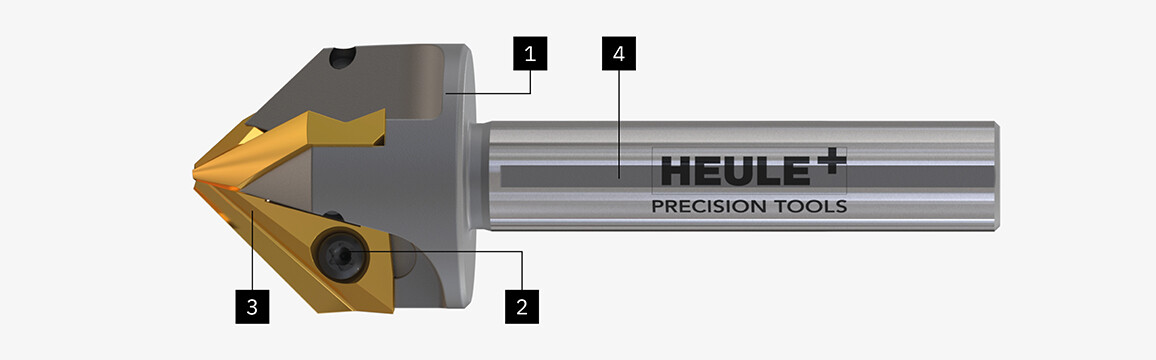

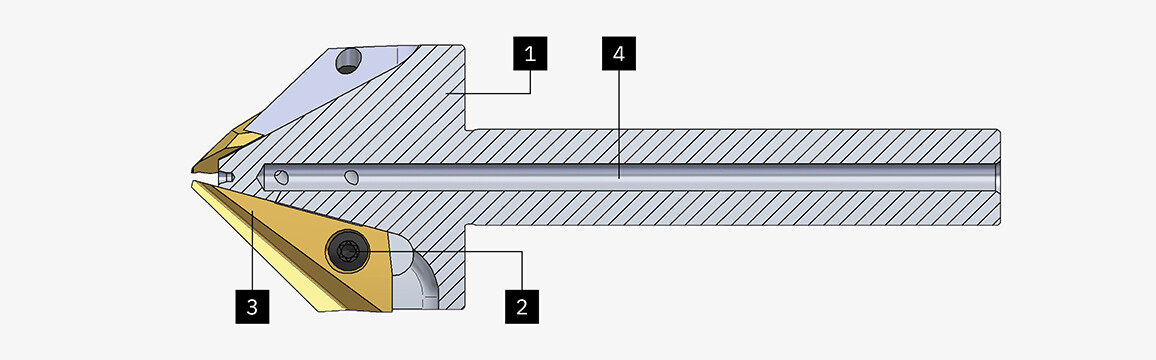

刀具结构
  1. 刀体
  2. 米字头螺栓
  3. 刀片
  4. 内部冷却系统

加工过程描述

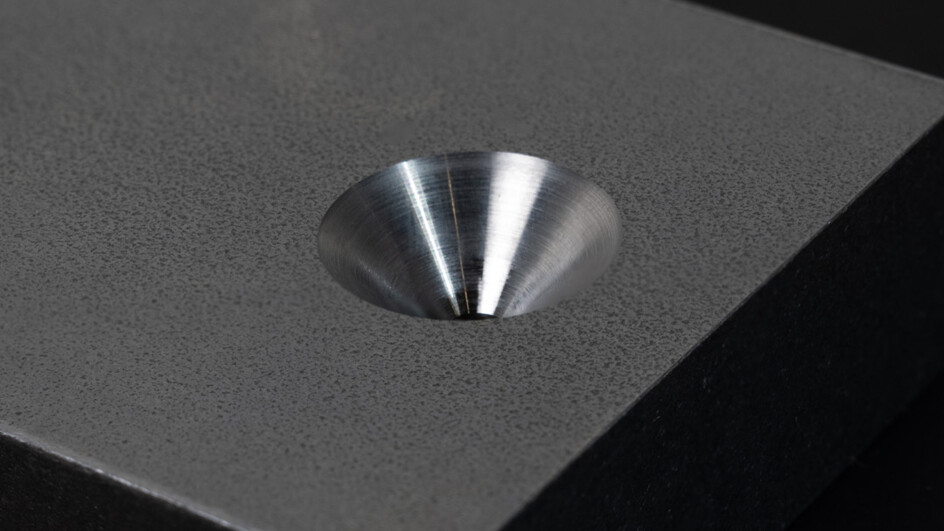

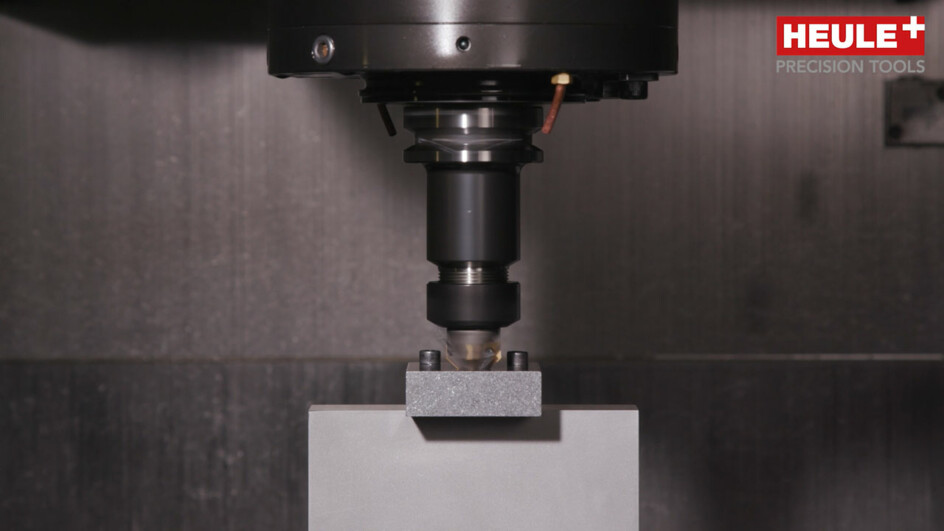

HEULE 的锥形锪刀可以无震颤地进行锥形锪孔和圆形铣削。刀具通过内部供应系统将冷却液直接送到切削刃上。三个硬金属制切削刃以及刀体中的三个板座均以非常小的公差制造而成。因此,可以使用高切削值在工件边缘处的孔和斜面上无震颤地、最佳地进行锪孔。
