COFA

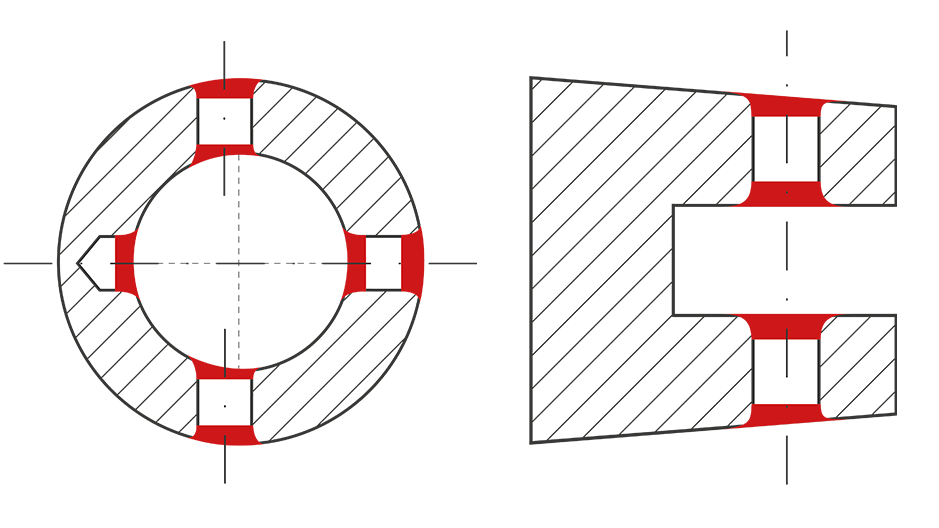

单次工序中完成平面和曲面孔口的正反面去毛刺

  • 无需翻转工件或停止主轴
  • 放射状的去毛刺效果
  • 标准品类刀具最小加工孔直径为 2.0 mm
  • 从最小孔径 10.0 mm 到任意大孔径的刀座解决方案
COFA | 产品目录
pdf ・ 14,0 MB
Tool Selector
cofa-entgratwerkzeug-sortiment

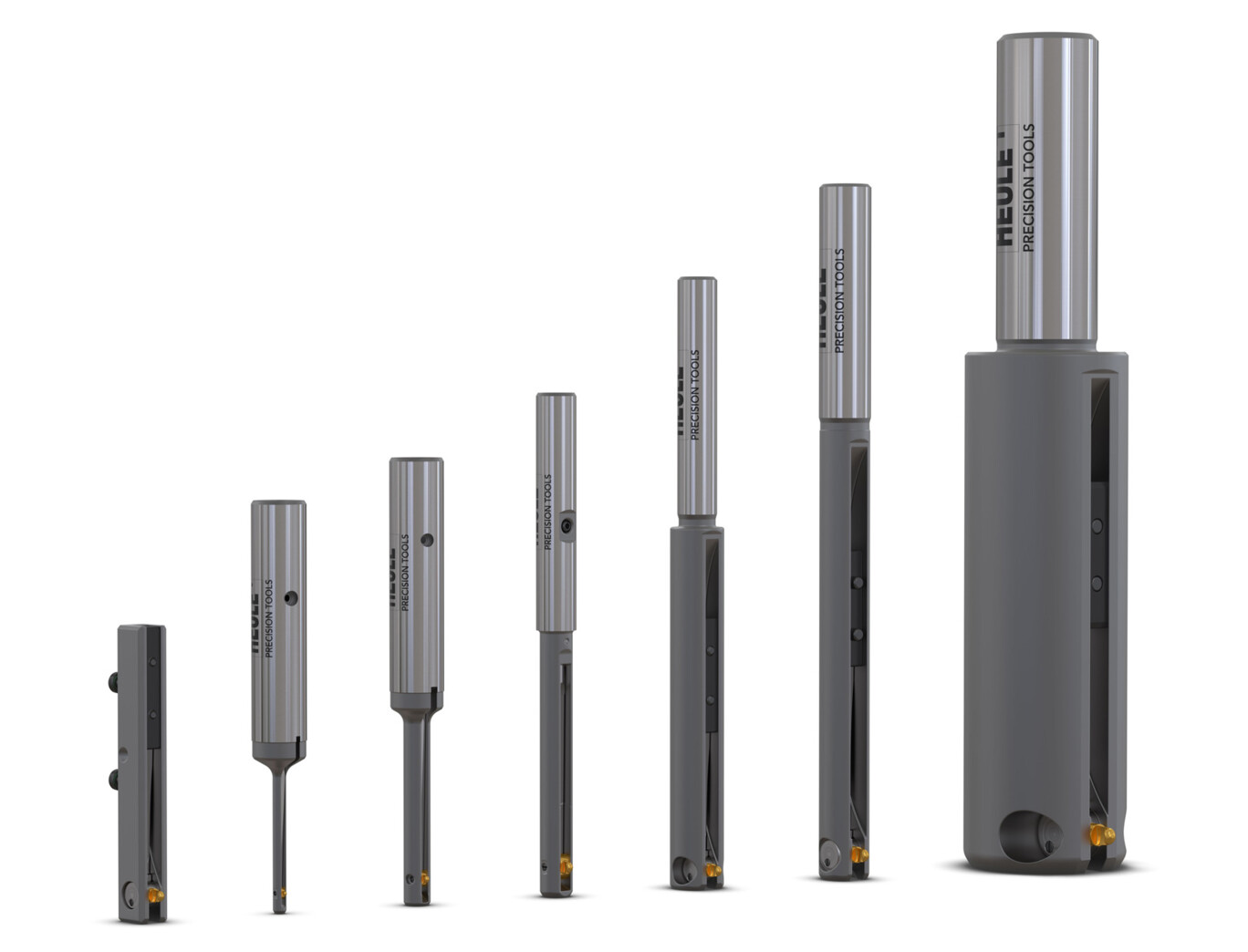

品类

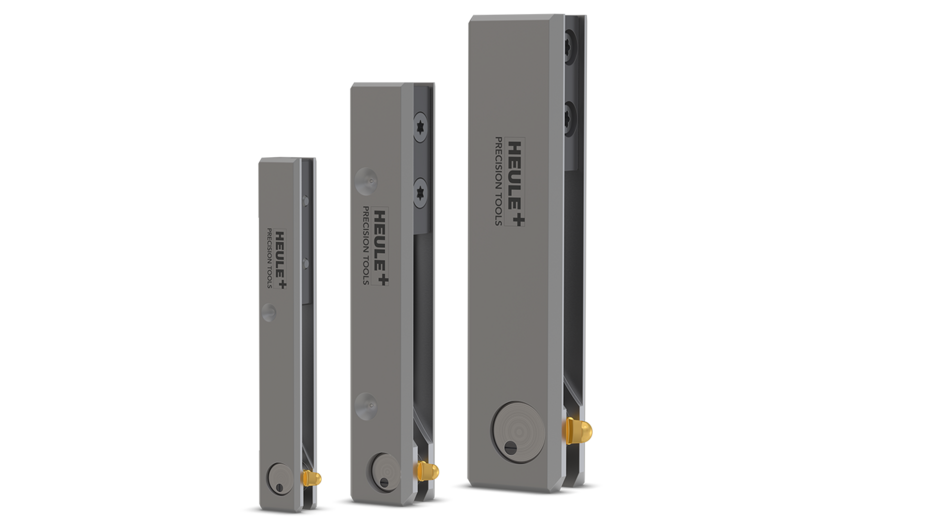

 该品类包含适用于孔直径范围 2.0 mm 至 26.0 mm 的去毛刺刀具。对于大于Ø26mm孔去毛刺,我们可以使用COFA标准刀座系统。径向方向上的去毛刺尺寸为 0.1 mm 至最大 1.4 mm,视孔径与刀片的选择。刀片既可以是可正反切削的设计,也可以是仅反向切削的设计。COFA 可以在 CNC 模式以及手动模式下可靠工作。COFA 用于金属或其他材料的孔去毛刺。

孔径最大去毛刺尺寸刀具系列
Ø2.0-Ø3.1 mm0.10 mmC2
Ø3.0-Ø4.1 mm0.15 mmC3
Ø4.0-Ø5.0 mm0.25 mmCOFA 4M
Ø5.0-Ø6.0 mm0.35 mmCOFA 5M
Ø6.0-Ø8.4 mm0.70mmC6
最小 Ø10.0 mm0.70mmC6 刀座
Ø8.0-Ø12.4 mm0.90 mmC8
最小 Ø14.0 mm0.90 mmC8 刀座
Ø12.0-Ø26.0 mm1.40 mmC12
最小 Ø20.0 mm1.40 mmC12 刀座

如果标准品类中的刀具解决方案不适用于您的应用,好优利可以为您提供详细的应用分析,开发适合您应用的解决方案。

结构

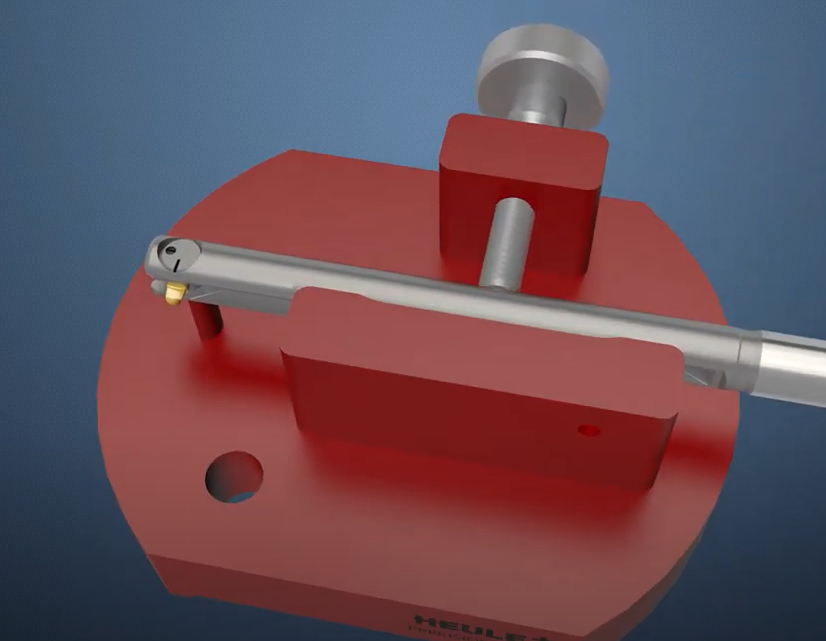

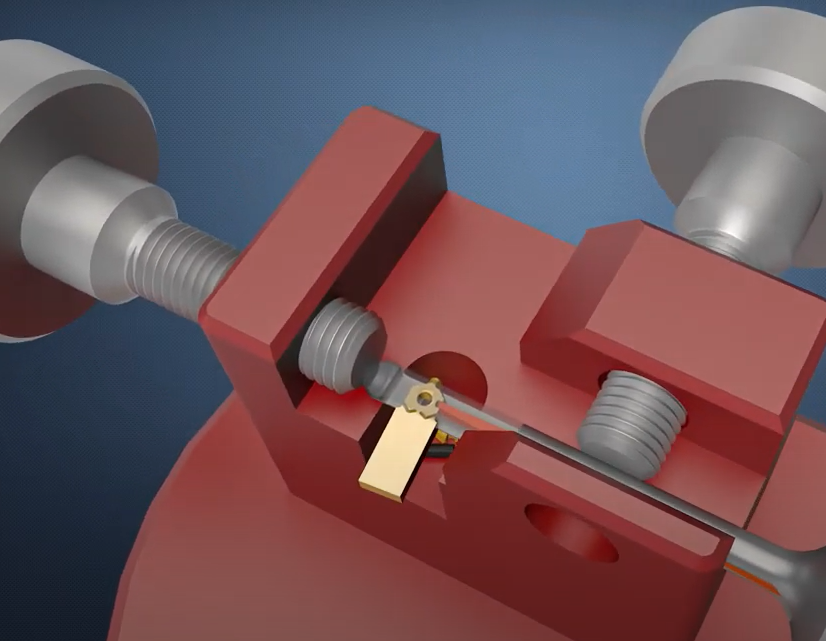

COFA 去毛刺刀具的设计原理已在几十年的实践中得到验证。尺寸决定了存在两种不同的结构。在 COFA C2/C3 和 4M/5M 中,刀片和刀片座构成一个单元,而在 COFA C6 到 C12 中,刀片和刀片座是分开的,新的分体式结构使得更换刀片更简单快速。

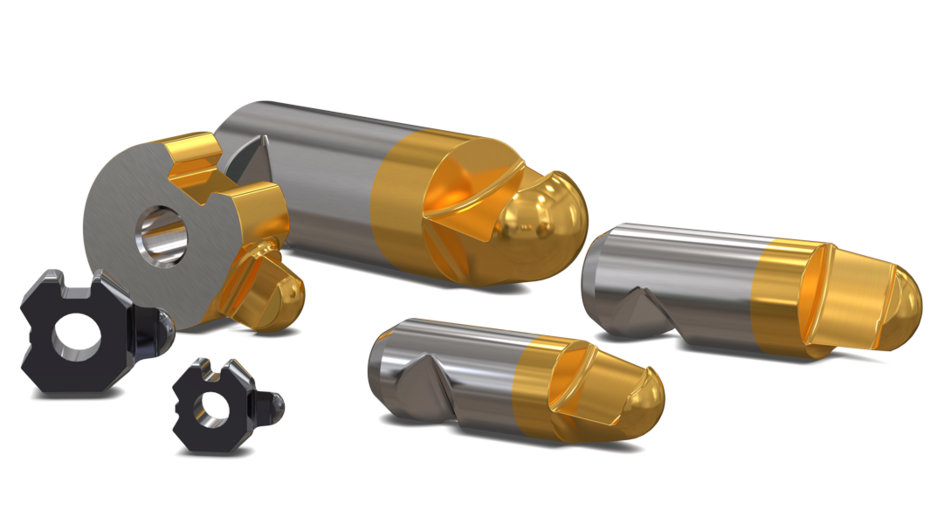

COFA 刀片为可更换的硬质合金刀片,这种刀片带有不同的涂层,可处理各种工件材料。刀片独特的几何形状确保了稳定的去毛刺效果。COFA C6 到 C12 中可通过应用不同的刀片长度到同一个刀体中,使其可以针对不同的孔径去毛刺。

entgratwerkzeug-cofa-c2-werkzeug

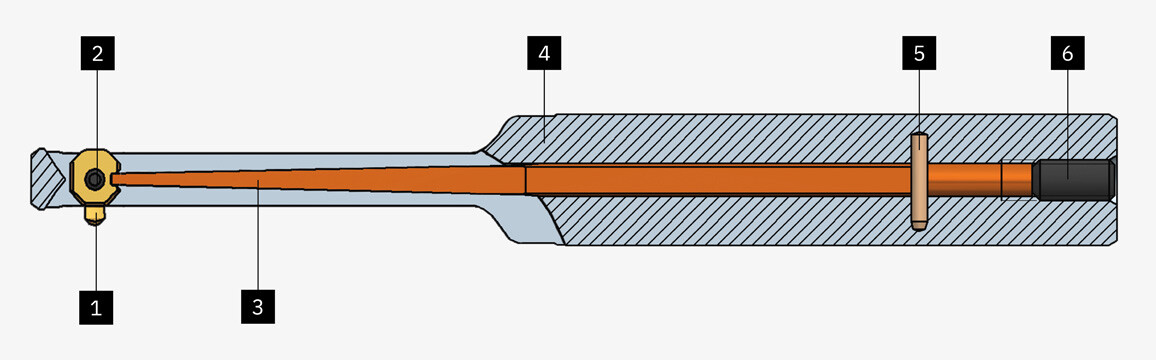

entgratwerkzeug-cofa-c2-schnitt
entgratwerkzeug-cofa-c2-schnitt

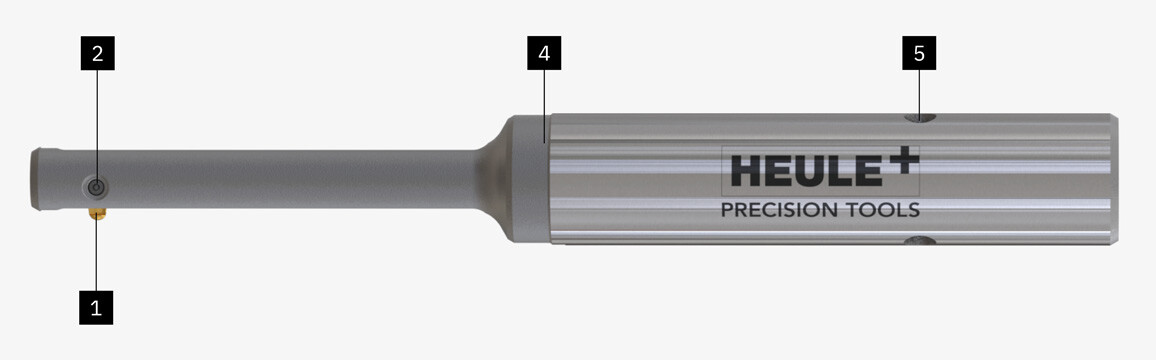

刀具结构
  1. 刀片
  2. 夹紧销
  3. 弹簧
  4. 刀体
  5. 圆柱销
  6. 调节螺钉

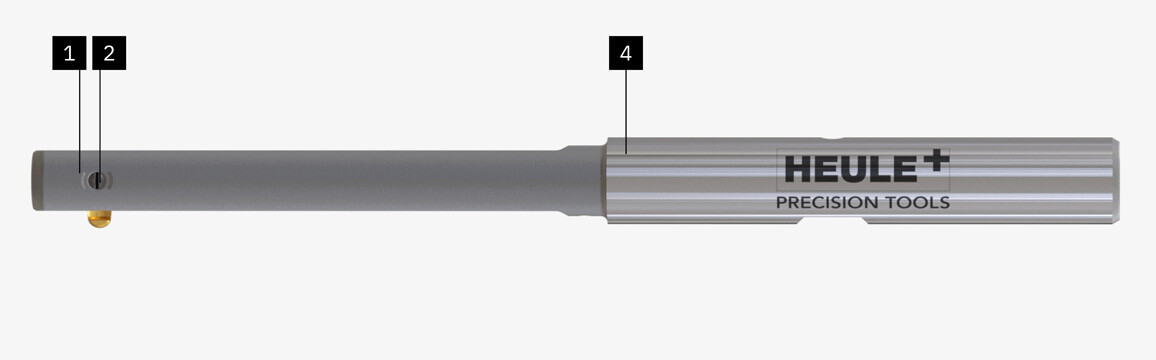

entgratwerkzeug-cofa5m-werkzeug
entgratwerkzeug-cofa5m-schnitt
entgratwerkzeug-cofa5m-schnitt

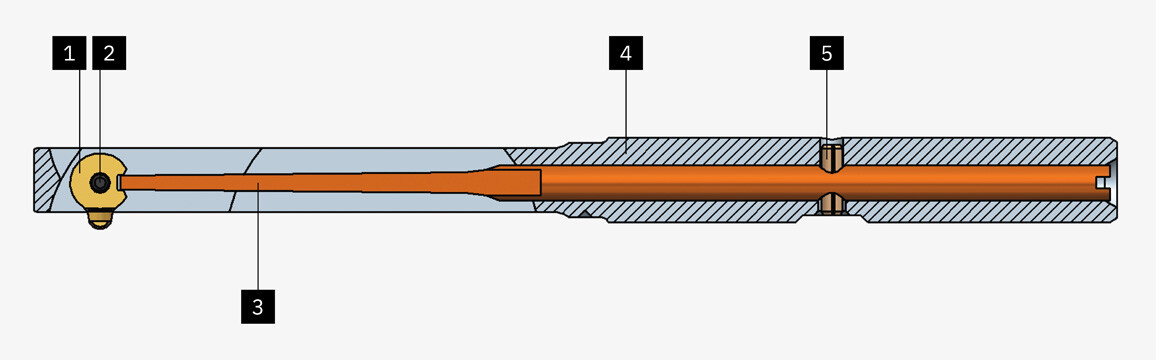

刀具结构
  1. 刀片
  2. 开口销
  3. 弹簧
  4. 刀体
  5. 夹紧销

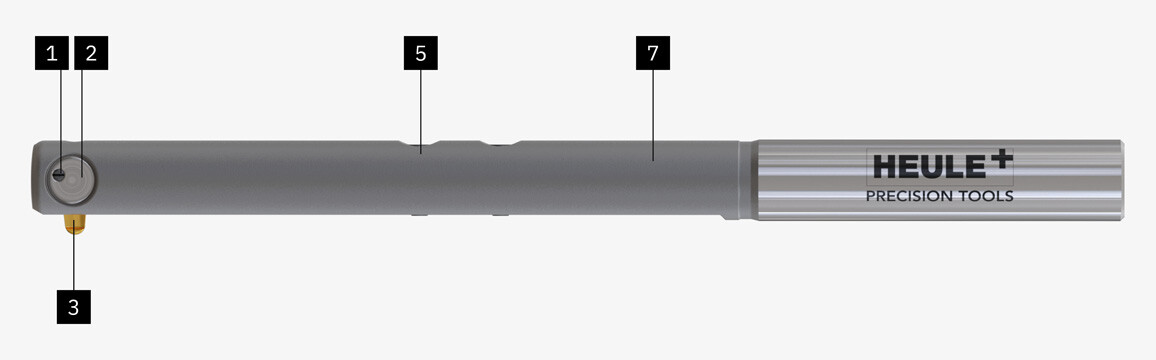

entgratwerkzeug-cofa-c8-werkzeug

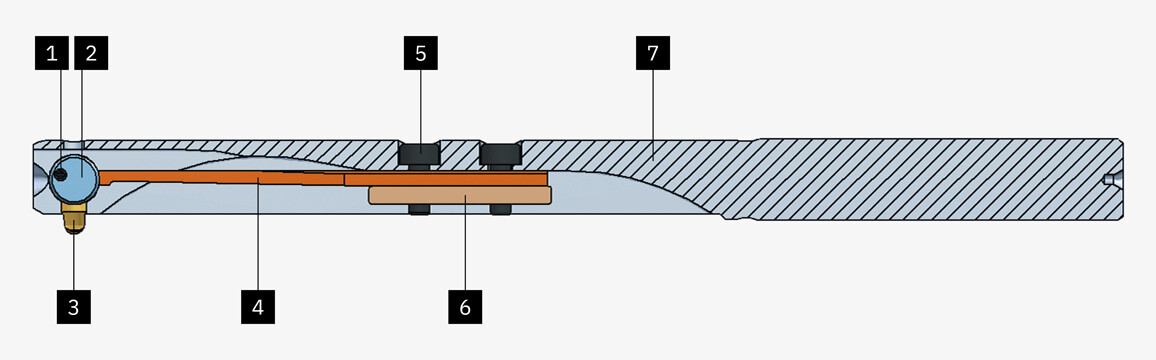

entgratwerkzeug-cofa-c8-schnitt
entgratwerkzeug-cofa-c8-schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 弹簧
  5. 圆柱形螺栓
  6. 夹板
  7. 刀体

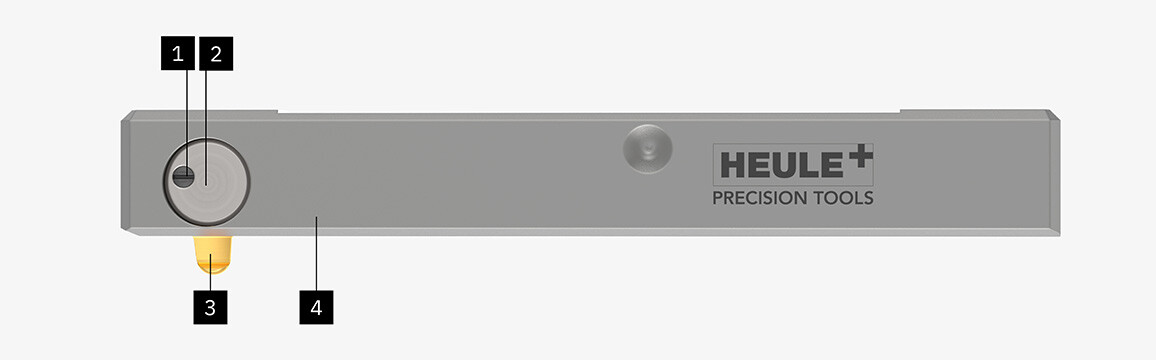

COFA C6 Kassette_Rendering

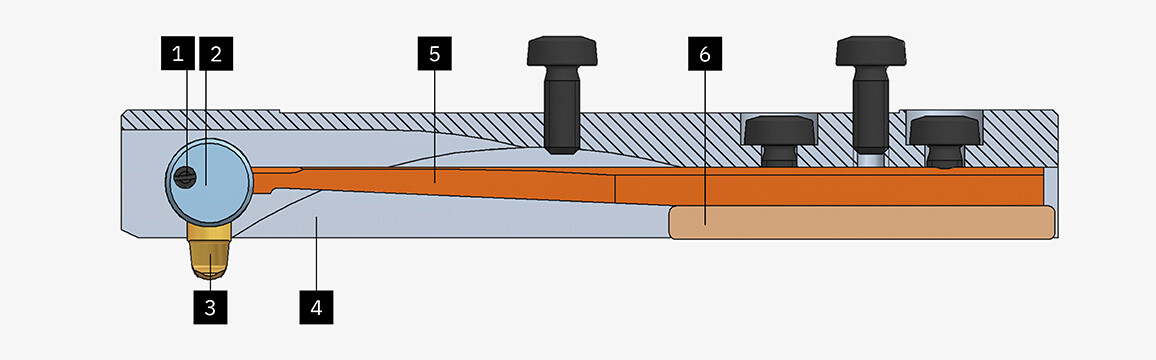

COFA C6 Kassette_Schnitt
COFA C6 Kassette_Schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 刀体
  5. 弹簧
  6. 夹板

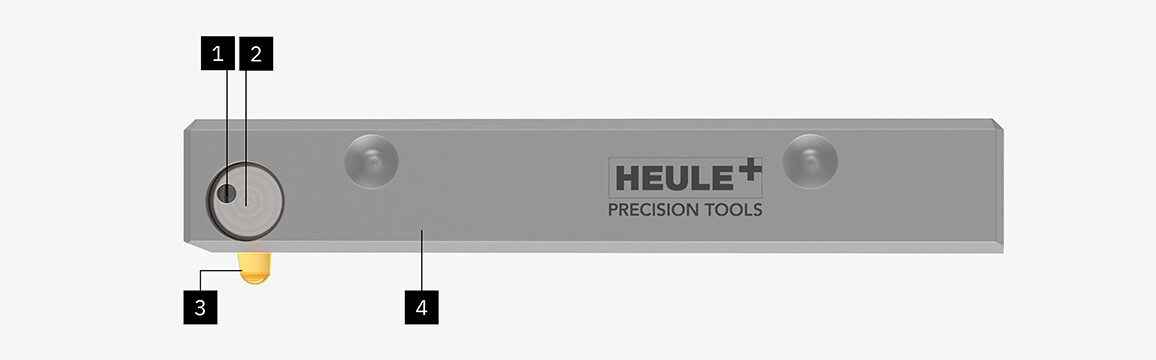

COFA C12 Kassette_Rendering

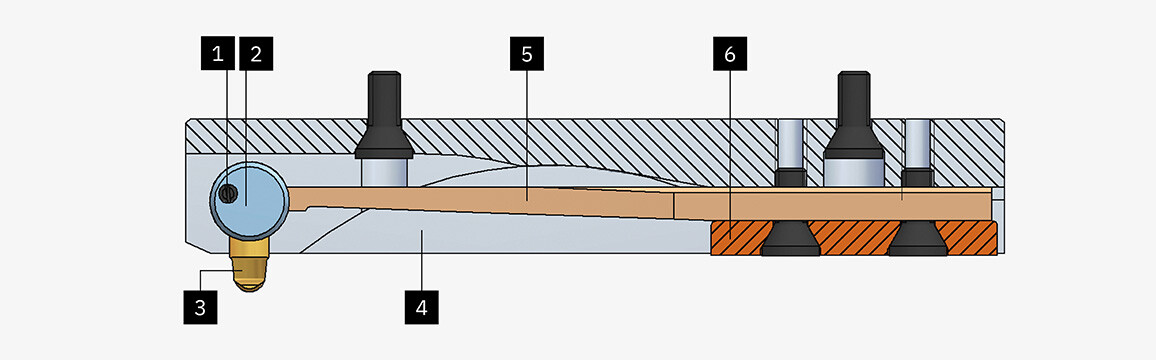

COFA C12 Kassette_Schnitt
COFA C12 Kassette_Schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 刀体
  5. 弹簧
  6. 夹板

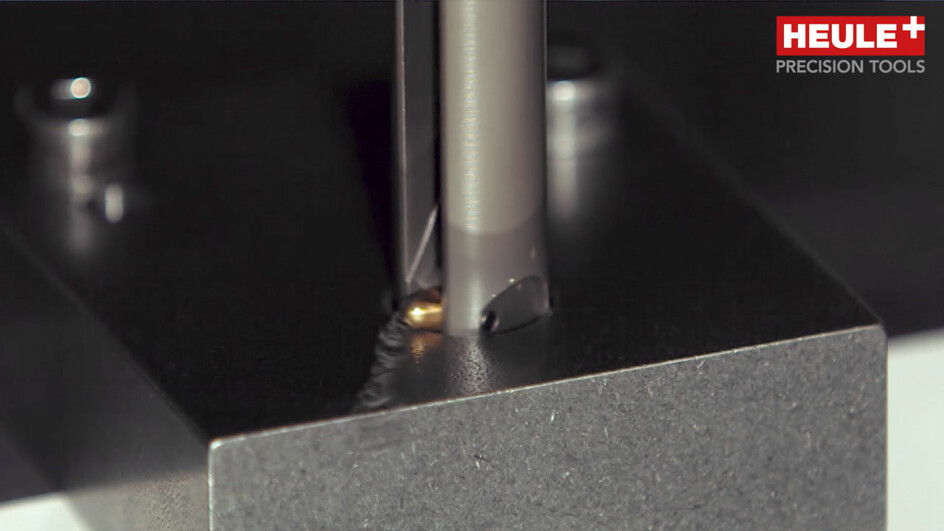

Arbeitsweise Entgratwerkzeug COFA

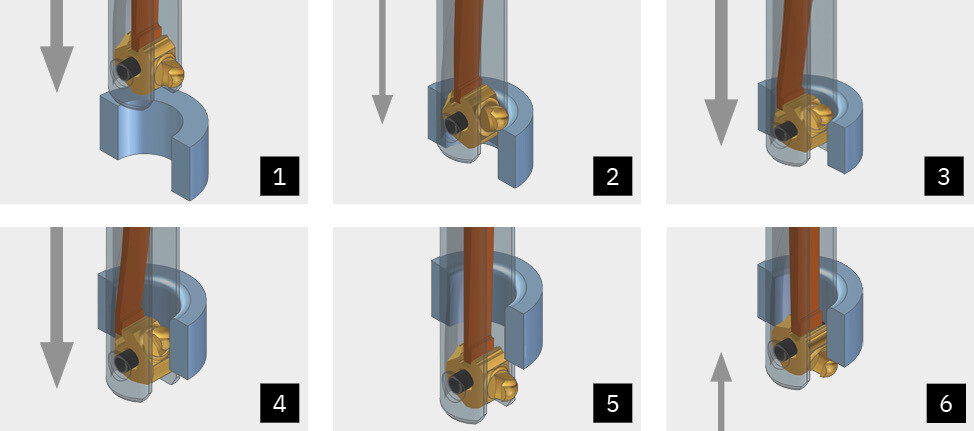

加工过程描述

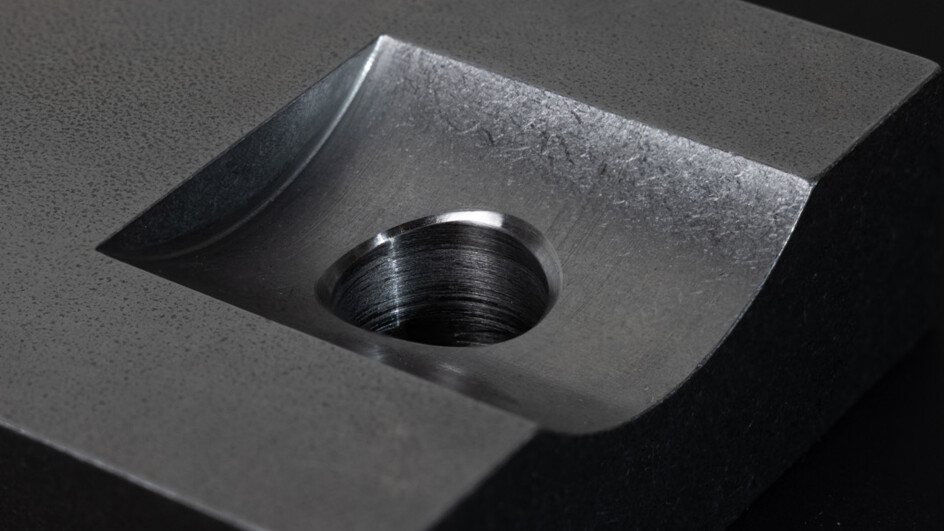

COFA 的加工过程非常简单。在正向工作进给中以工作转速去除工件正面孔边缘上的毛刺。然后刀片收缩,刀具快速通过工件。由此得到一个经过均匀放射状去毛刺的孔边缘。



刀具会快速穿过孔,不需要停止主轴。此过程不会损伤孔的内表面。然后在反向工作进给中去除孔反面边缘的毛刺。完成反面去毛刺后,将刀具从孔中快速移出。

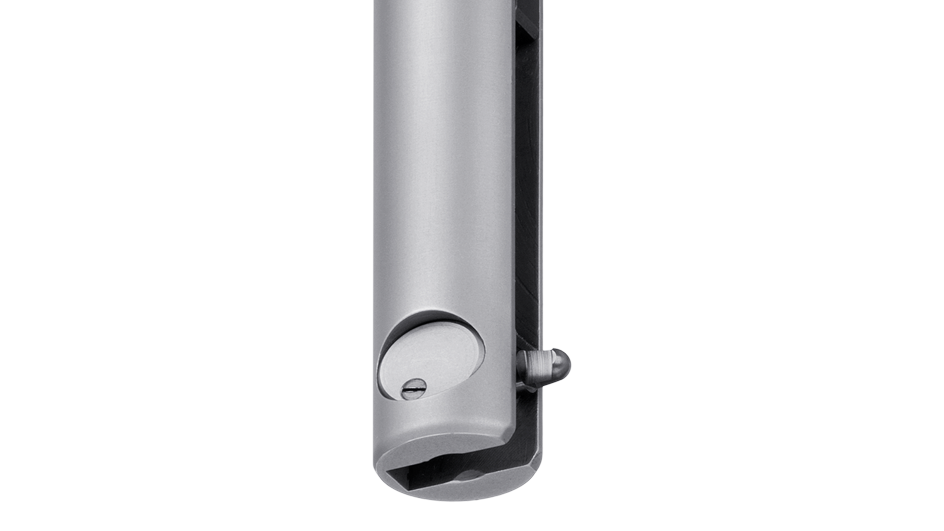

COFA刀片安装在带弹簧片的刀体上。这样一来,切削刃也可以沿着曲面孔边缘移动。例如在进行管件的去毛刺时,这是必要的。去毛刺效果一致,即使当加工层面的高度因公差(例如铸件)而改变时。

下载

您想要了解更多有关 COFA 技术的信息吗?请通过我们的下载区获取更多信息。

online-seminar-deburring-both-sides

怎样进行工件的正反面去毛刺?

我们将在 20 分钟的网络直播“单次工序中完成正向和反向去毛刺”中告诉您这一点。

示例应用
去毛刺刀具的应用
cofa-produkt-icon
lagerhuelse_titel_klein_rand
cofa-werkzeug-entgraten
1 / 3

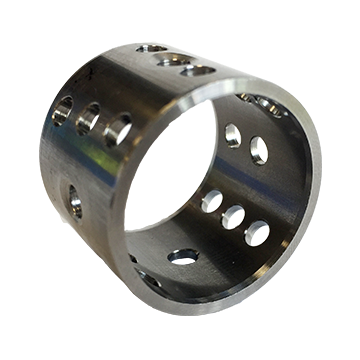

轴承套 | 可以优化加工过程的循环时间,最低改善 20%。
SNAP-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild24
cofa-werkzeug-entgraten
1 / 3
膝关节置换 | 每个刀片可加工超过 60 个工件,使用寿命远远超过了原来只能加工 20 个工件的刀具。
SNAP-produkt-icon
c1611134_korr
cofa-werkzeug-entgraten
1 / 3
叉形件 | 能够可靠去毛刺,并通过消除叉形件的手动返工节省时间
