高压线导体

通过反向锪沉孔避免重新夹紧:客户可以在不用中断过程或更换刀片的情况下完成 500 件完整批次的生产加工。
bsf-produkt-1

客户应用

客户的目标是通过一次夹紧完成工件的所有三次平面锪孔。工作重心是提高过程可靠性以及背面加工的可行性。

工件高压线导体
通孔Ø14.2 mm

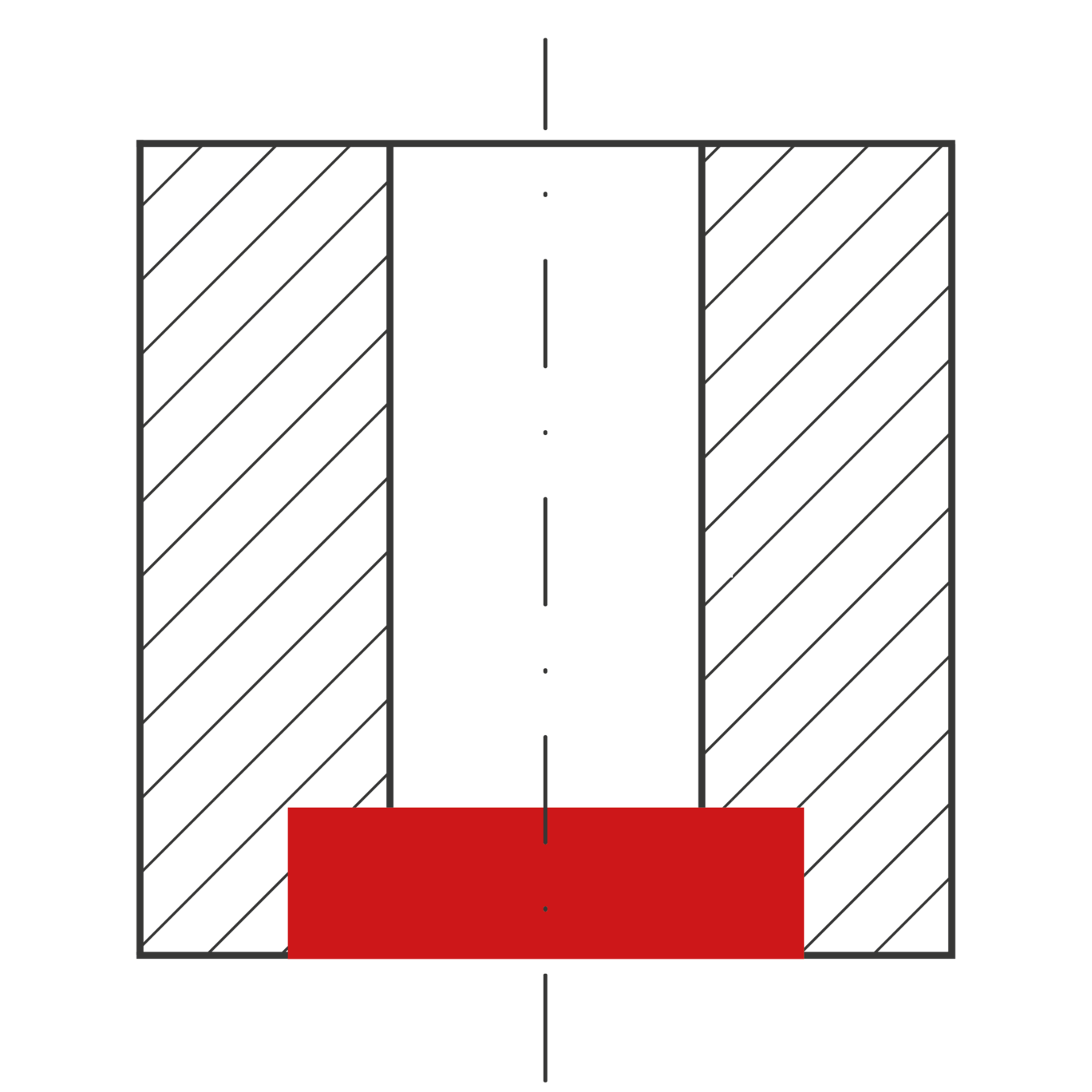

反向锪沉孔Ø30.3 mm
锪孔比例2.13
材料铝铸 AlSi7Mg
冷却30 bar 内部冷却系统 (IK)
产量500 件/批
BSF_einzeln

解决方案

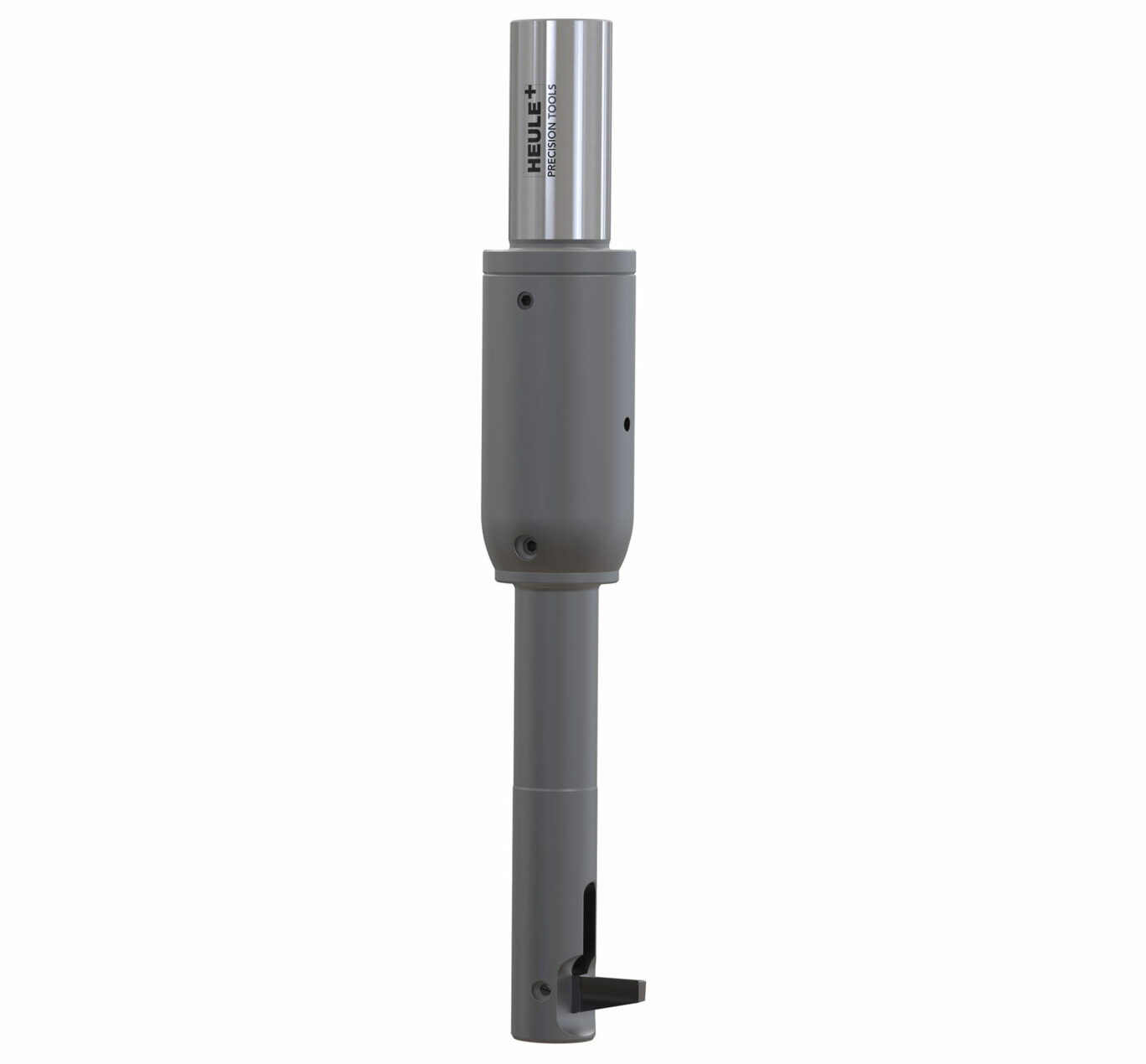

BSF 反向锪沉孔刀具允许从正面进行加工。这样就无需重新夹紧工件。

刀具BSF
有效长度50 mm
加工工作速度870 rpm
工作进给0.03 mm/R
002_Resultat

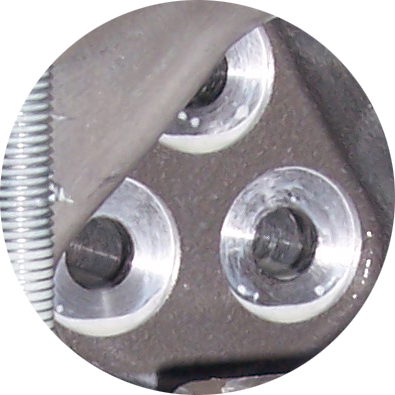

客户受益

在大约 1500 次锪孔后,刀片仍处于非常好的状态下,几乎没有磨损迹象。通过使用 BSF,客户可通过一次夹紧完成工件的加工。由此可以在不用中断过程或更换刀片的情况下完成 500 件完整批次的生产加工。
