SNAP18 模块

您的钻孔刀。我们的倒角模块。为您节省时间。

  • 单次工序中同时完成钻孔和倒角
  • 减少操作步骤,从而降低加工时间和成本
  • 适用于加工最小直径为 Ø 18.0 mm的钻孔刀

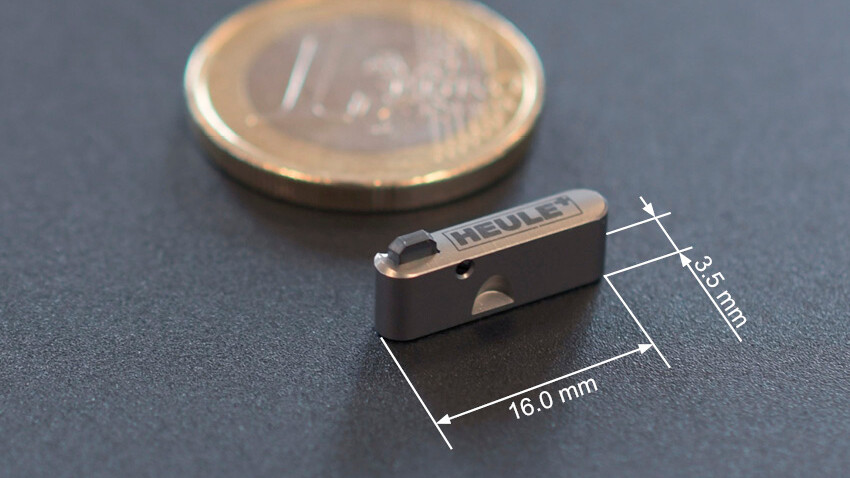

  • 模块尺寸:16.0 x 3.5 x 5.0毫米
  • 由于模块尺寸较小,可安装在靠近钻头的位置
SNAP18 Module | 产品目录
pdf ・ 798,4 KB
咨询表

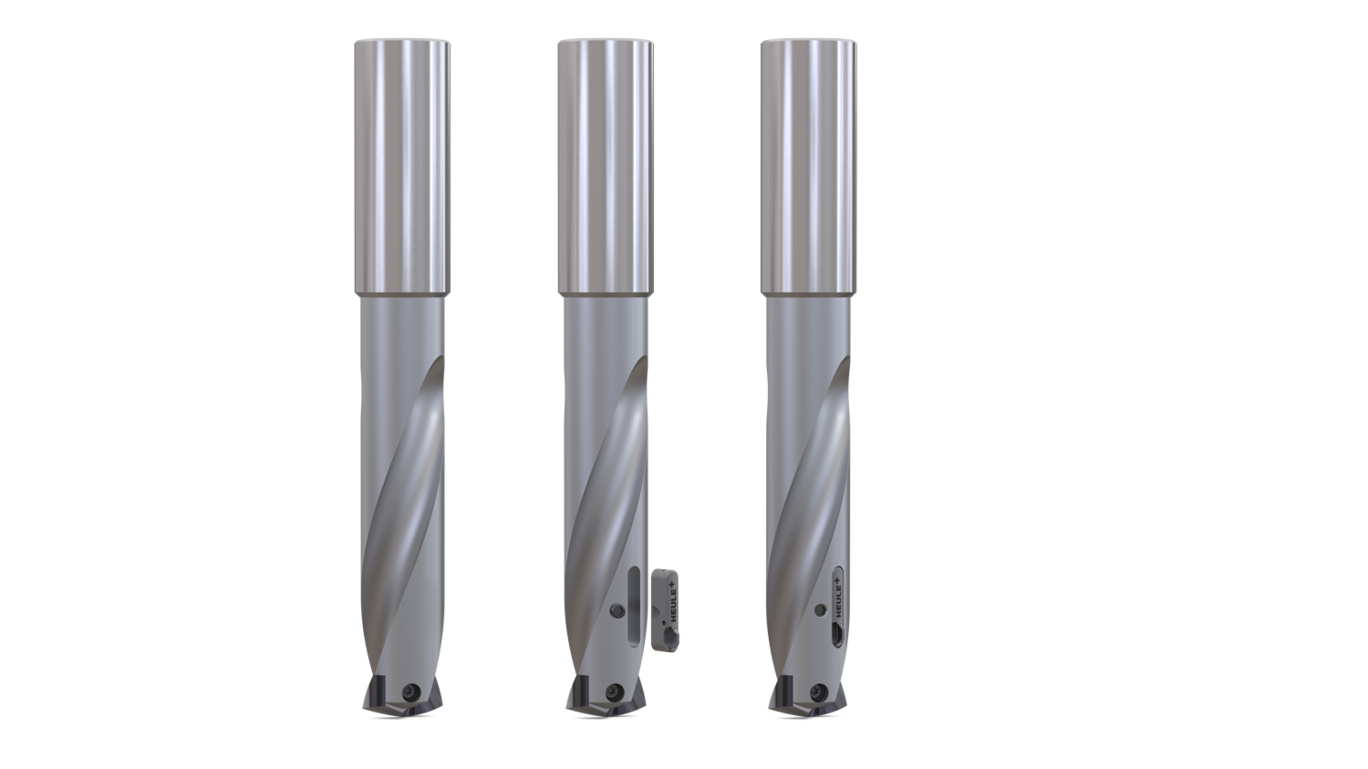

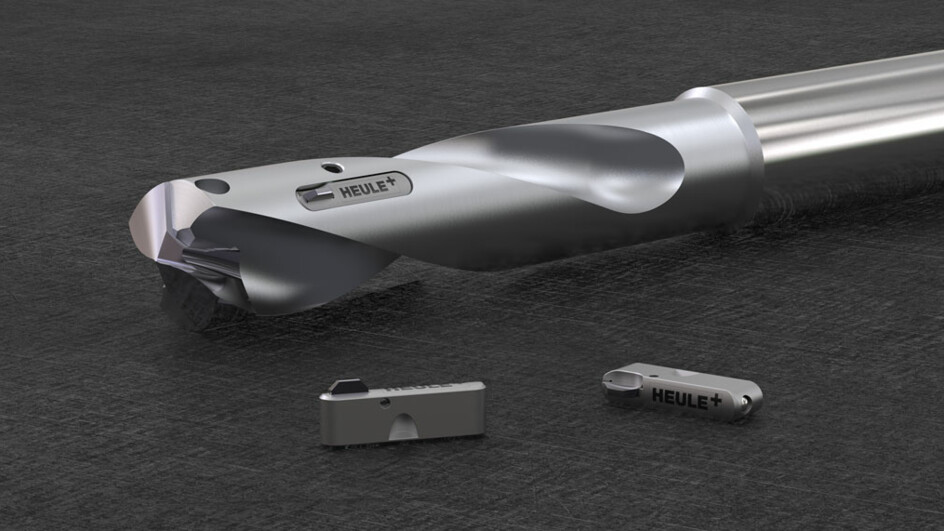

SNAP-Modul-Bohrer-Zusammenstellung_red

范围

新的SNAP模块可用于加工孔径最小为Ø18.0mm的钻头。尽管尺寸较小,但SNAP模块的倒角范围从0.5到1.0mm不等,具体取决于孔径大小和使用的刀片。根据工件材料的不同,刀片有不同的涂层,使用组装工具只需几个快速步骤即可更换刀片。

孔径倒角尺寸刀具系列
最小Ø 18.0 mm0.5 – 1.0 mmSNAP18模块

结构

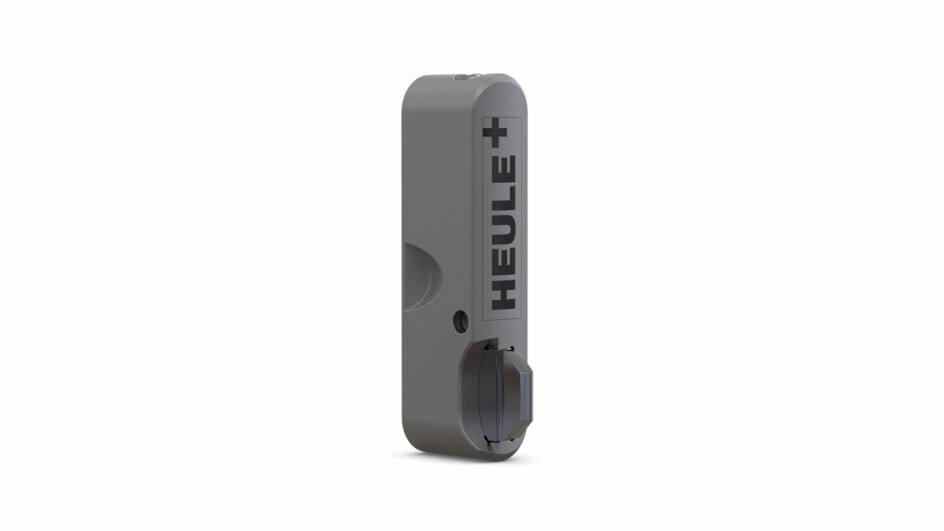

紧凑化设计使得此模块几乎没有易损件。该模块非常紧凑,只有16.0 x 3.5 x 5.0毫米。



为了容纳SNAP模块,客户(与钻体制造商协商后)将对现有钻体进行修改。该模块通过一个螺钉固定在钻头主体上。为了实现更高的进给速率并进一步优化加工时间,两个模块可以集成在一个钻头主体中。但是不可能将模块集成到实心硬质合金钻头中。



由于倒角模块的紧凑尺寸,它可以直接安装在钻头后面。这减少了横向距离,允许同时进行钻孔和倒角,实现了更长的钻孔深度,并减少了倒角过程中切屑的阻碍。

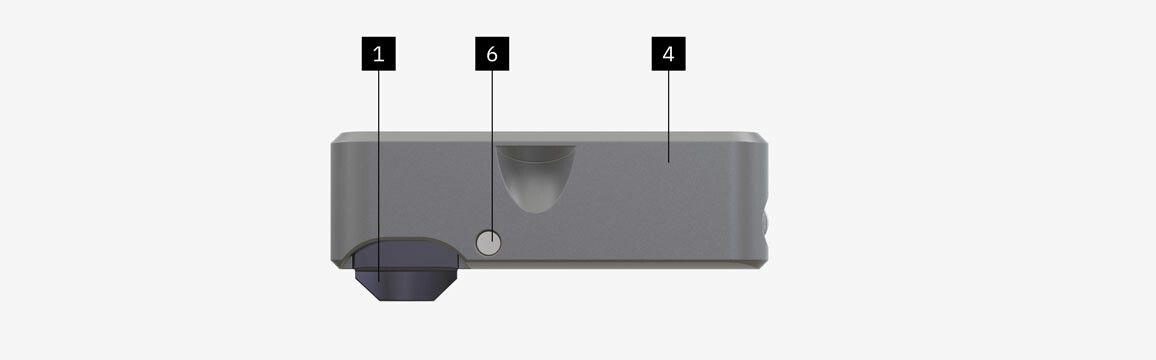

SNAP-Modul_Rendering_1156x360px

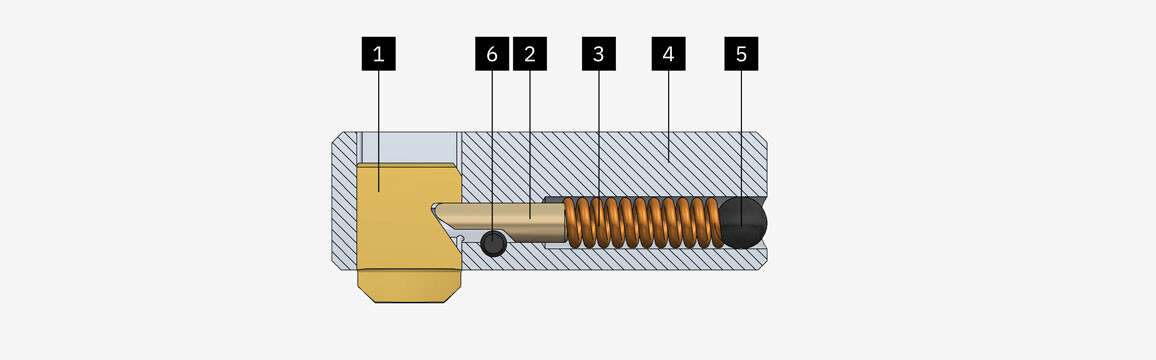

SNAP-Modul_Schnitt_1156x360px
SNAP-Modul_Schnitt_1156x360px
刀具结构
  1. 刀片
  2. 控制螺栓
  3. 复位弹簧
  4. 刀体
  5. 密封球
  6. 固定螺钉

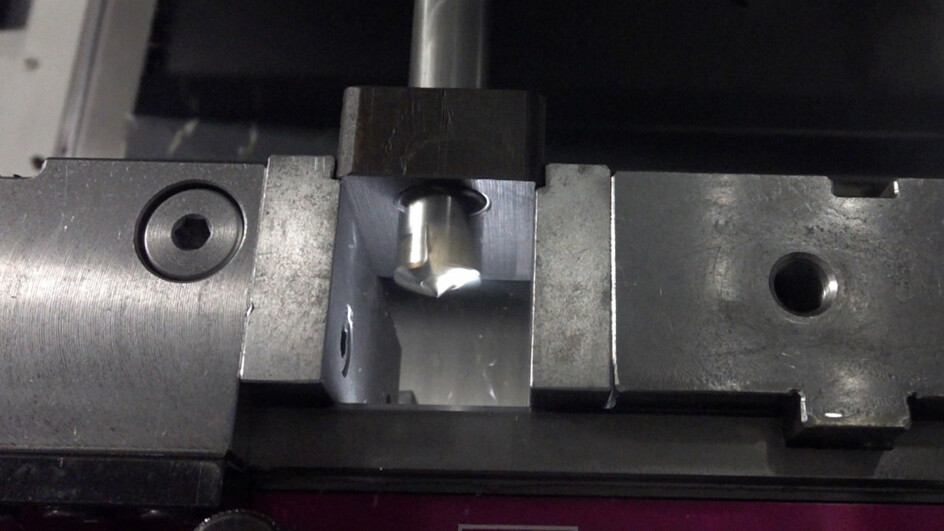

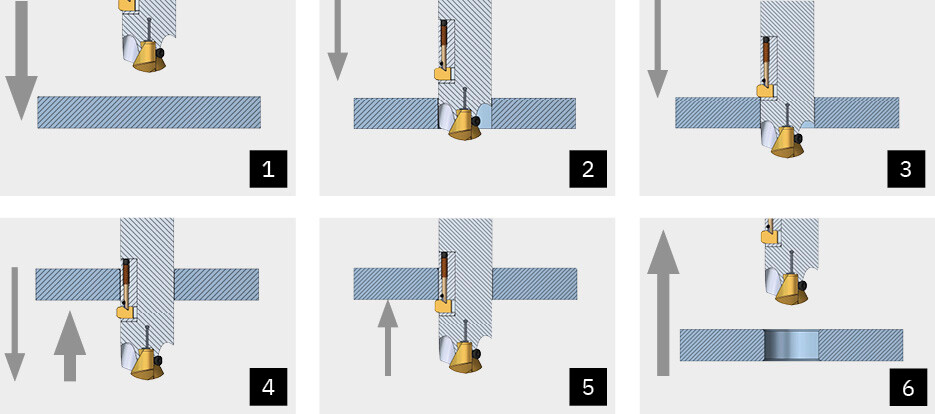

Web_Produktseite_Arbeitsweise_SNAP Modul

加工过程描述

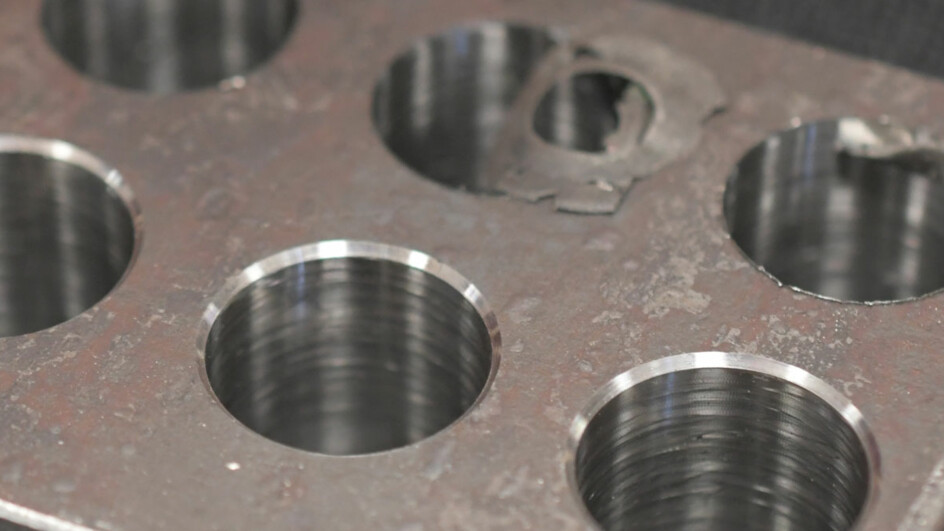

单次工序中,完成孔口的正反面倒角。无需翻转工件或更换刀具。



现有的钻头刀体用于钻孔。在钻孔过程中,集成的SNAP模块对孔口正反面进行倒角。所需的倒角由工作进给中的刀片完成。在达到定义的倒角尺寸后,刀片径向缩回到工具主体中。当离开孔时,弹簧加载的控制螺栓将刀片返回到其中间位置,以便可以在孔的反面进行倒角。



当达到倒角尺寸时,刀片由于其几何形状会自动缩回。不精确的工件,如具有典型公差变化的铸件,现在可以可靠地加工,并产生一致的倒角结果。
