球阀/液压装置三通

交叉孔自动去毛刺:安全可靠的 X-BORES
cofa-x-produkt-icon

客户应用

一家韩国的液压元件和
螺栓连接/配件制造商正在寻找一种更加高效和安全的解决方案来进行球阀交叉孔去毛刺。目标是完美实现过程自动化。在此之前,他们的员工要用刷子手动去除钻孔边缘上的毛刺,耗时耗力。

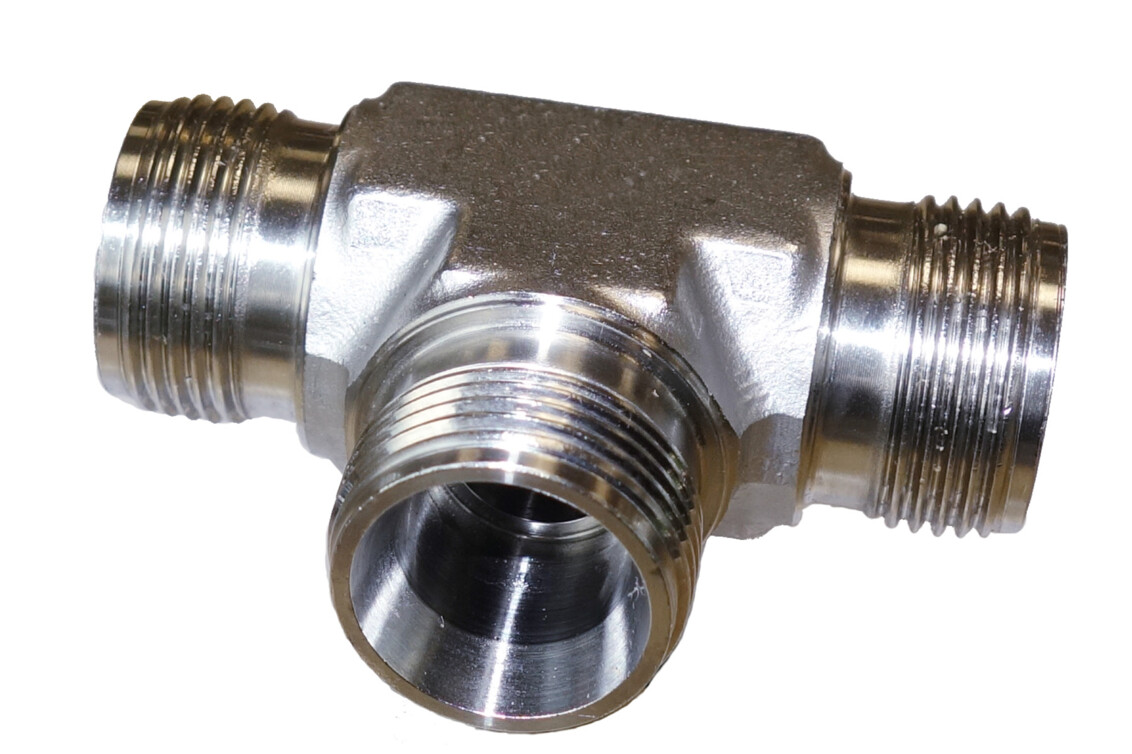

工件球阀/液压装置三通

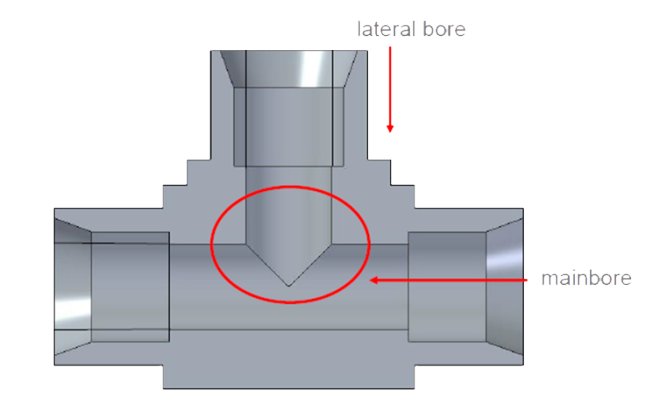

交叉孔Ø10.4 mm
主孔Ø10.4 mm
材料SS316
机床DOOSAN CNC 机床
kugelhahn_zeichnung
COFA-X_einzeln

解决方案

按 1:1 的直径比例进行交叉孔去毛刺,给 HEULE 带来了一项特殊挑战。可用的刀具解决方案在 极端的 不平度下根本无法完成 1:1 钻孔。HEULE 必须找到一种全新的解决方案。他通过 使用新的机器功能并 开发出特殊版本的 COFA 刀具 (COFA-X),最终得出了这种解决方案。这种组合获得了成功。

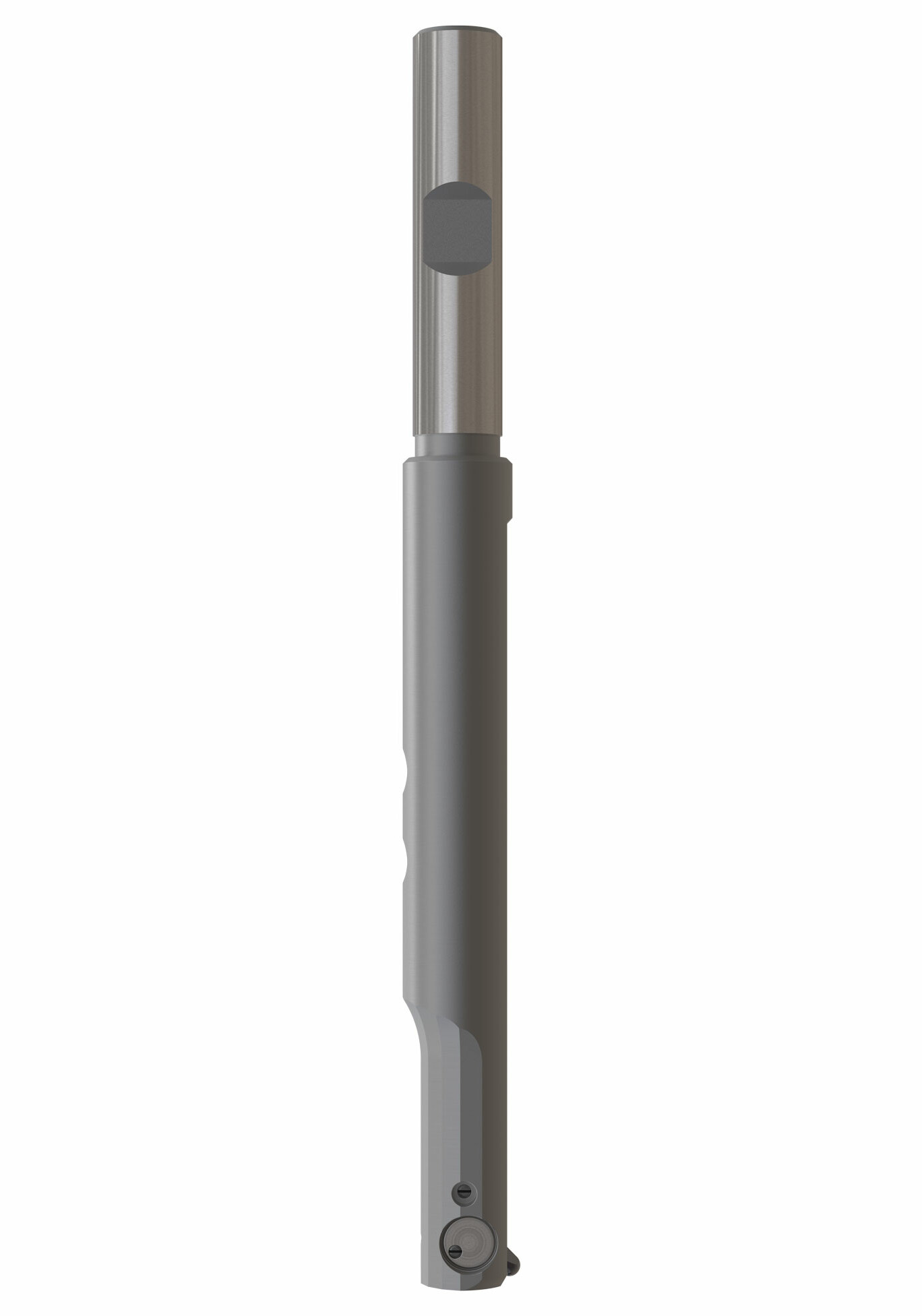

刀具COFA-X
速度10 m/min
进给0.06 mm/R
冷却外部冷却
bohrung_nach_entgratung

客户受益

他们现在可以自动完成去毛刺过程,并且过程可靠性得到了显著提升,从而节省了大量人力物力。试点项目成功之后,又接着开发了更多同类型的三通。

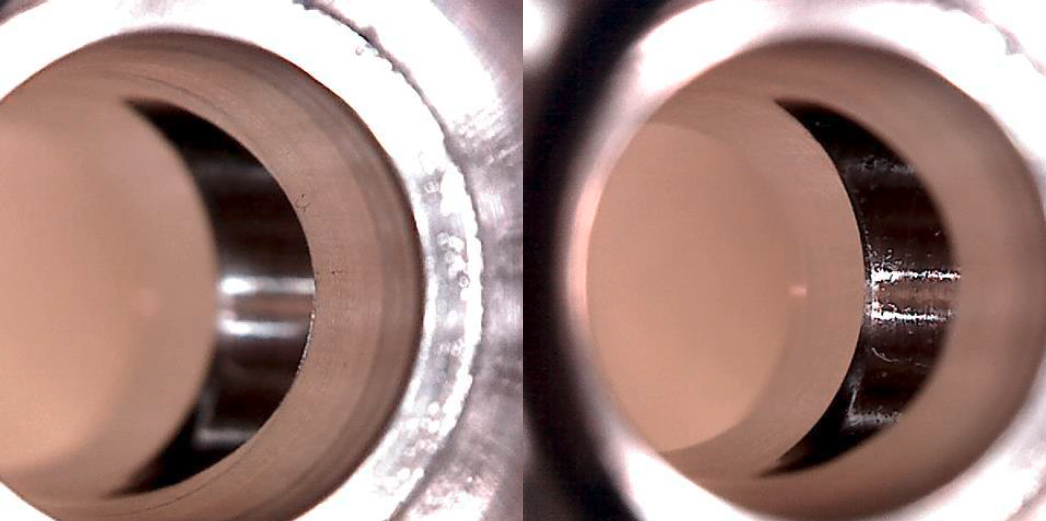

图片显示了通过 COFA-X 进行加工之后的钻孔。
