流量计

钻孔和定义的倒角组合在一个刀具中。
vex-produkt-icon

客户应用

某流量计制造商需要在工件中加工一个交叉孔,其背面具有一个定义的倒角。困难之处在于怎样接近背面的钻孔边缘。

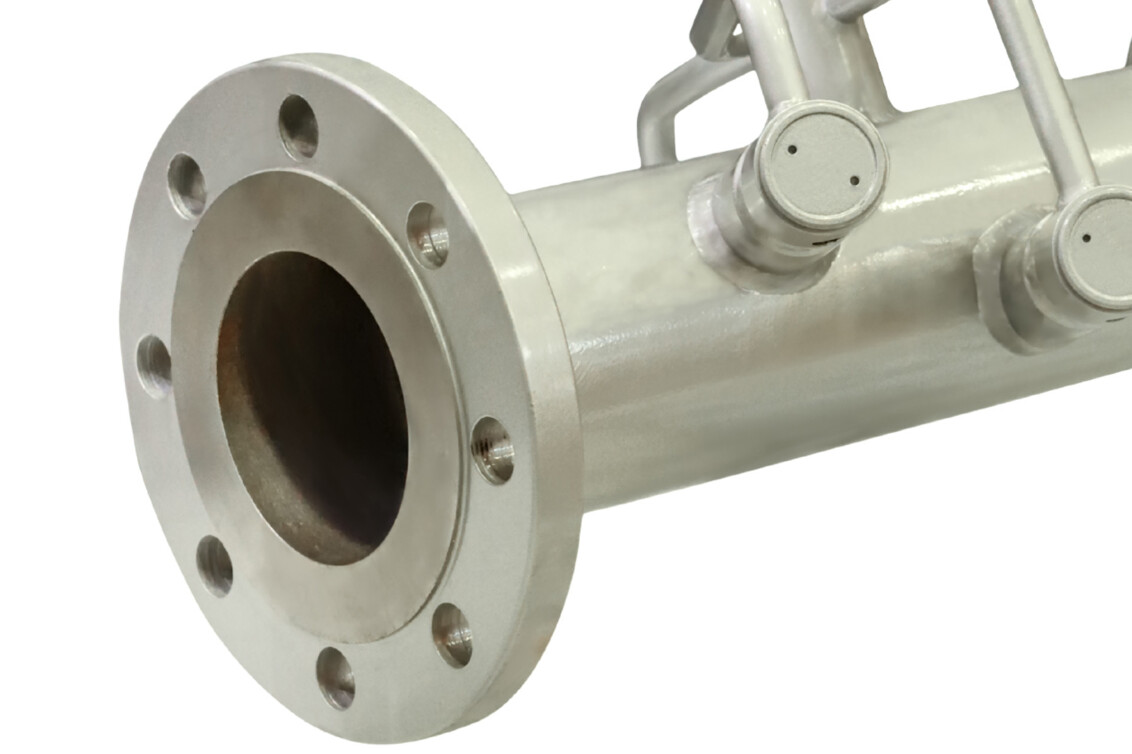

工件流量计
孔直径Ø6.0 mm
倒角 背面的钻孔边缘上:0.25 mm x 45°
材料SU304
产量每年 3000 次钻孔
VEX_einzeln

解决方案

HEULE 为该应用使用了 VEX 钻孔复合刀具(GH-Q-O-4002,带可更换钻头 P-S-C2-0600-1T),这种钻孔刀具还配备有 SNAP 倒角刀 (GH-Q-M-30106)。

刀具VEX
切削速度1500 rpm
倒角进给120 mm/min
机床立式 CNC 机床
045_Resultat

客户受益

VEX 钻孔组合刀具可在一道工序中完成钻孔并在背面加工出所需的倒角。
