链轮转鼓

用于螺栓连接平面锪孔的过程可靠的解决方案。
bsf-produkt-1

客户应用

我们的客户是机床行业的供应商,正在寻找一种用于加工螺栓连接平面锪孔的解决方案。他们希望将来不必为此重新夹紧工件。每个工件目前需要重新夹紧两次,每次耗时 0.5 小时(无需对准和确定零点)。

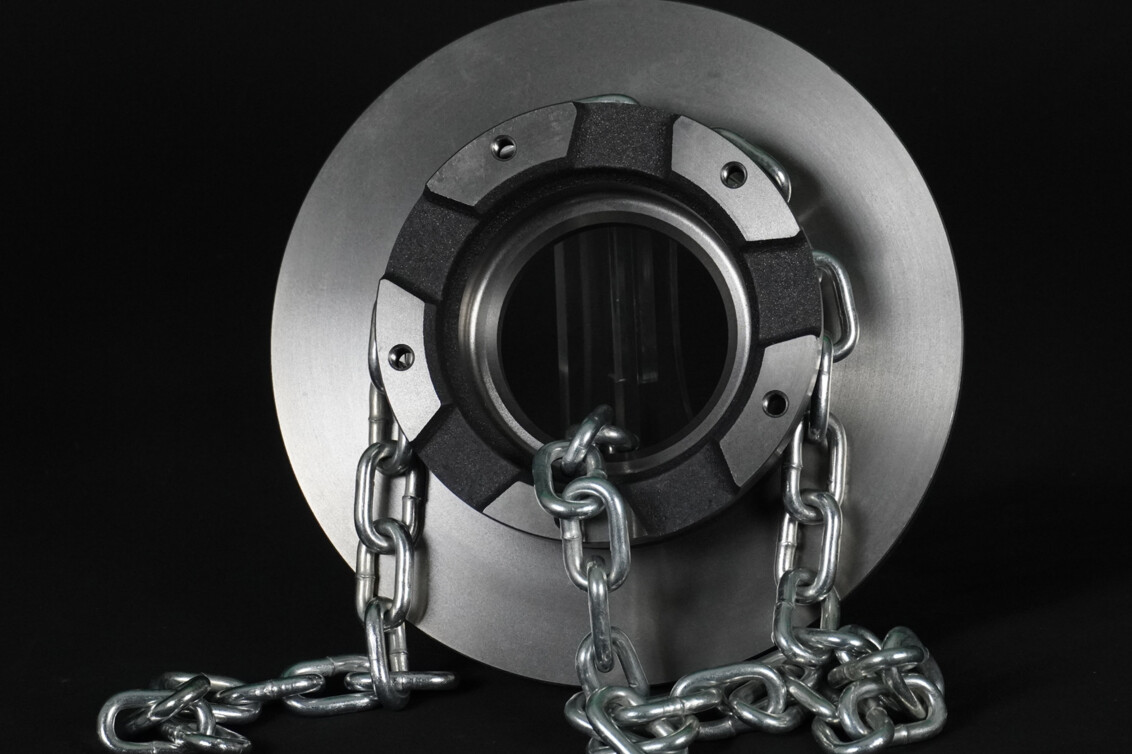

工件链轮转鼓
孔直径Ø21.0 mm
锪孔直径Ø40.0 mm,带角半径 R1.2
每个工件的钻孔数量40
材料G-22 Ni MoCr5-6
机床Mazak Integrex 70YB 车床/水平加工
SOLO2_einzeln

解决方案

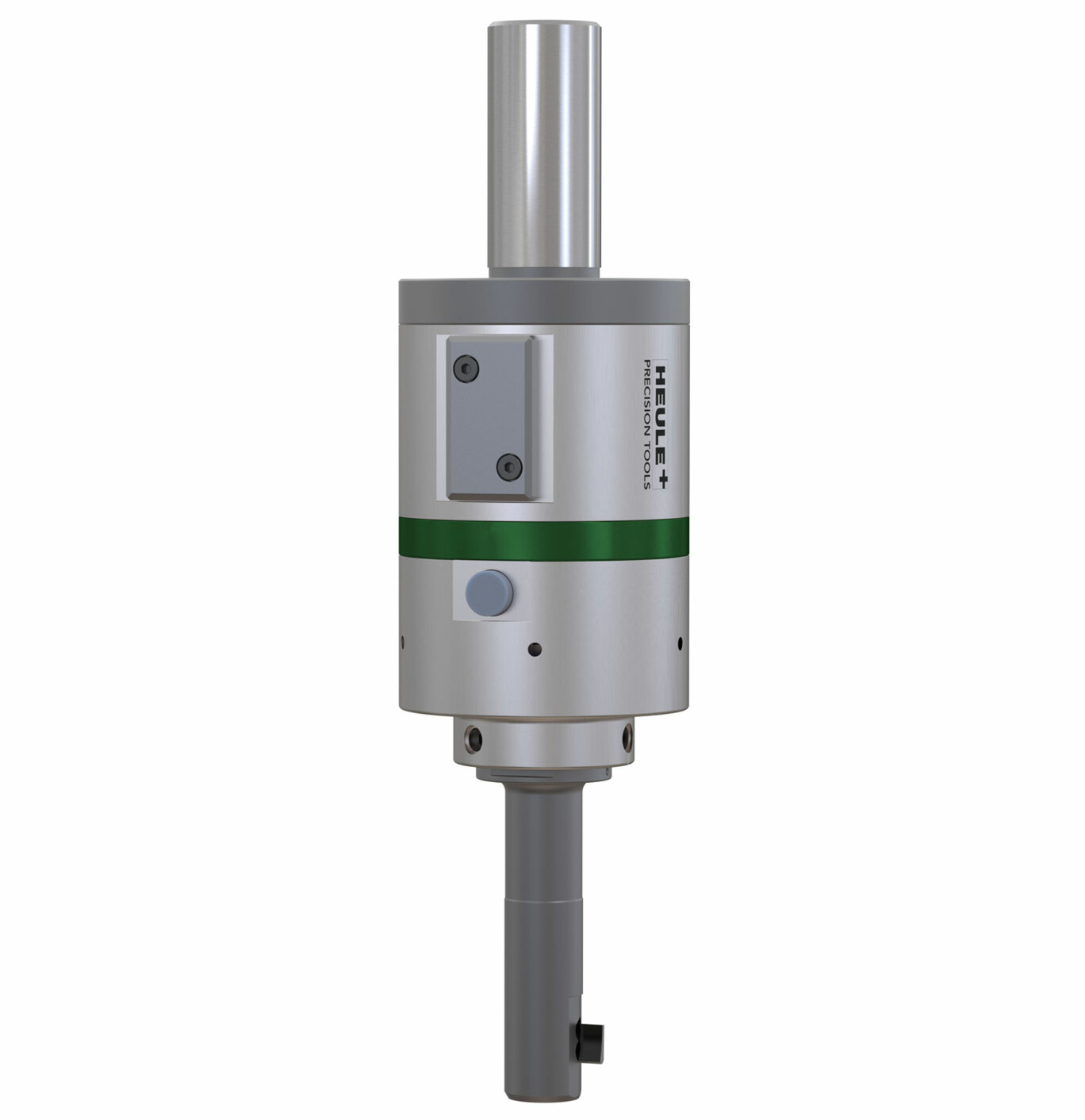

HEULE 推荐使用其平面锪孔刀具 SOLO2。SOLO2 的特殊之处在于,切削刀在静止状态下保持伸出,仅在主轴工作速度大约为 2000 rpm 时收回。也就是说,为了在加工钻孔背面时穿过钻孔,主轴工作速度会短时升高。然后,可以通过以低主轴工作速度进行间歇性切削来加工韧性材料或进行平面锪孔。

刀具SOLO2 21.0 / 40.0 mm,有效长度 50 mm
刀片带 A 涂层的 SOLO HM 刀片
工作速度300 rpm
进给0.03 mm/R
040_Resultat

客户受益

首要任务是通过省去工件加工过程中的重新夹紧操作来节省成本。以每年加工 200 个工件为例,每年可节省超过 200 个小时。在扣除 SOLO 刀具的投资成本后,每年仍然可以节省一笔数目可观的资金。

机床操作员发现:



  • 尽管是间歇性切削,但刀具运行非常平稳。
  • 尽管材料非常坚韧 (1000 - 1200 N/mm2),但刀片在 20 次锪孔后几乎没有使用痕迹。
  • 切削表面非常整齐 (< Ra3.2)。
  • 刀具运行可靠。



生产主管 对于 过程可靠的 SOLO 解决方案非常满意。完全省去了耗费时间的重新夹紧和大型工件的对准操作,并且可以将完成加工的零件从机床中取出。大大提高了生产加工的经济效益。
