单次工序中完成钻孔及正反面倒角

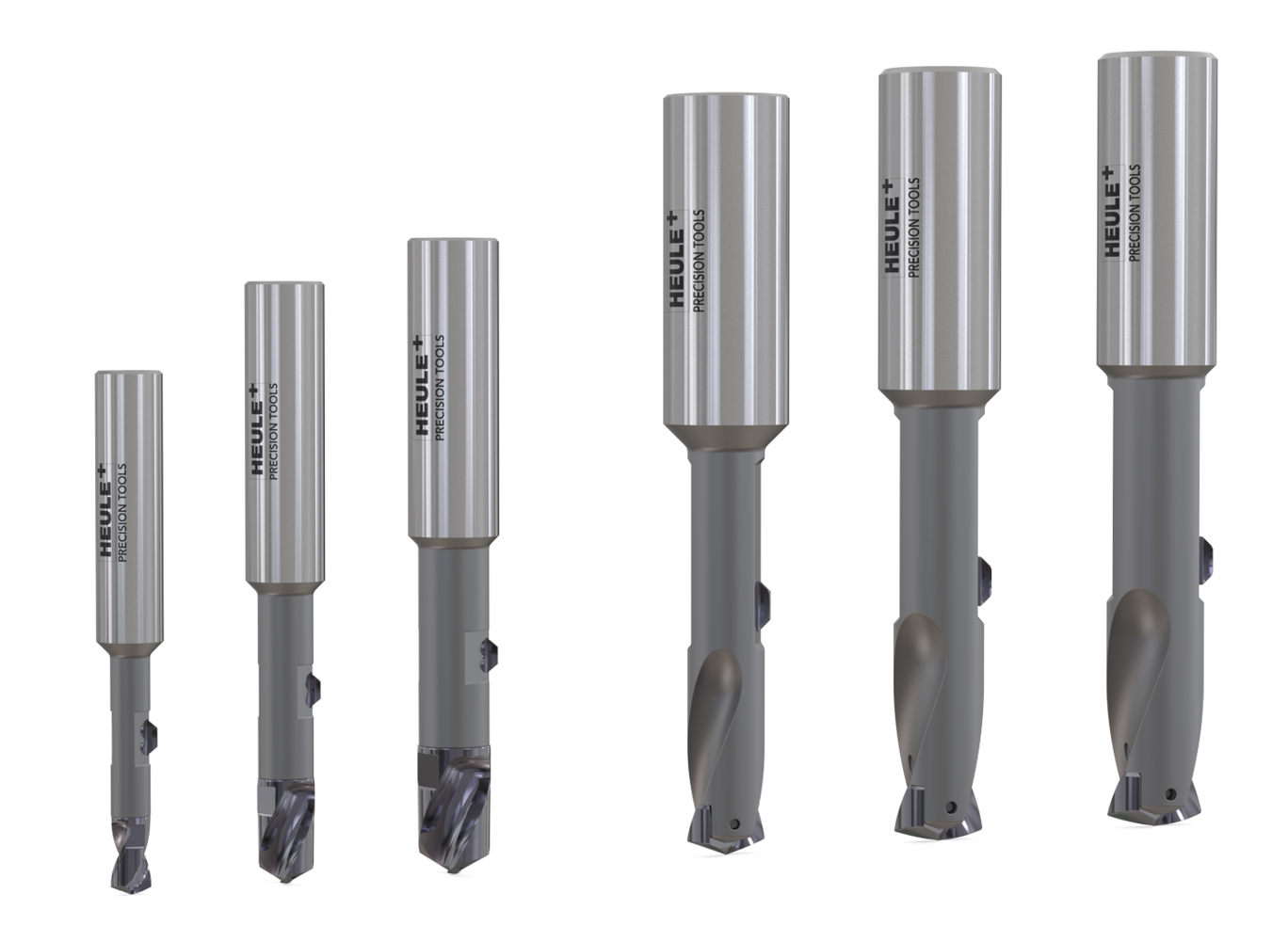

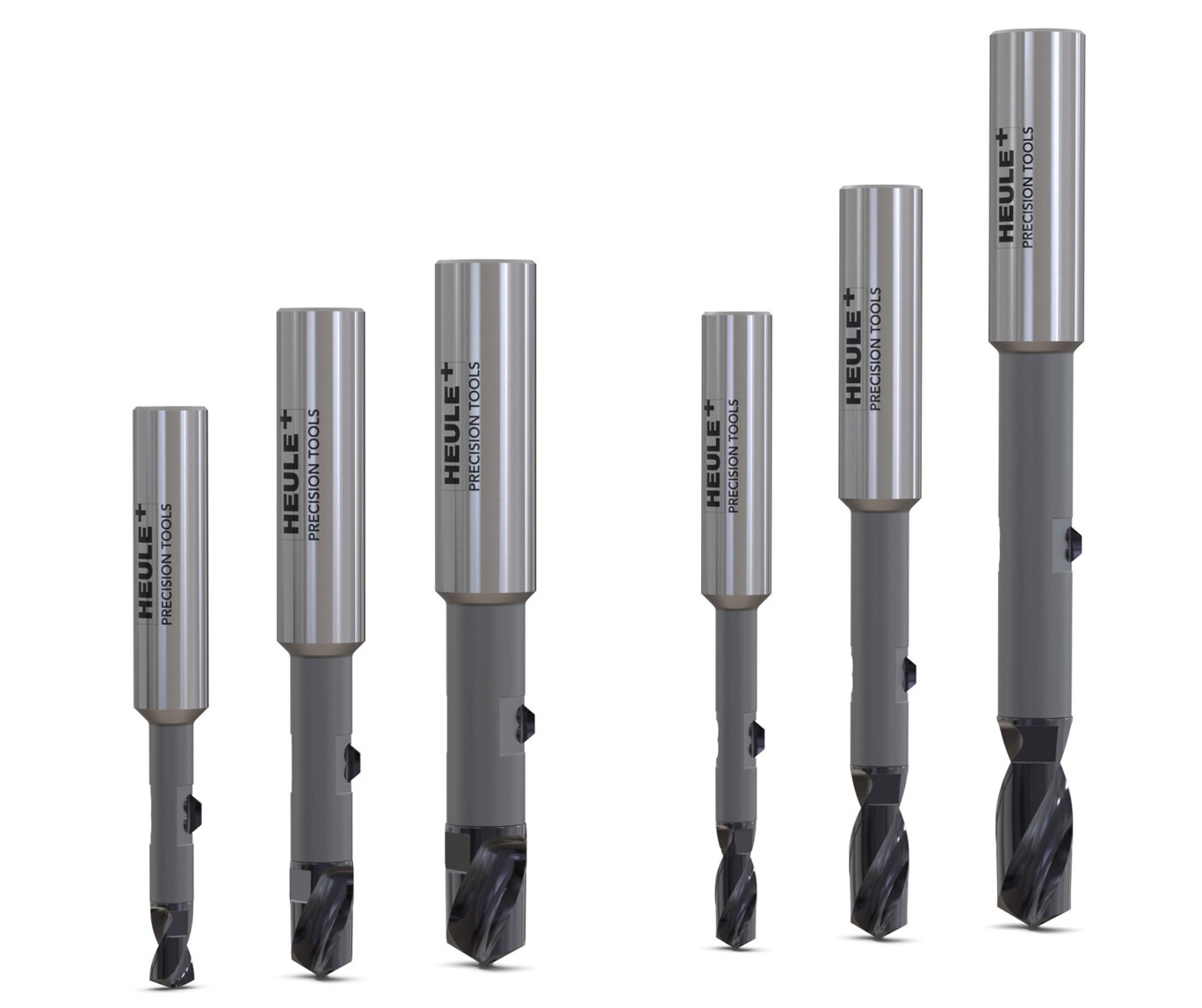

在标准品类中可以找到适用于孔直径范围 Ø5.0 mm 至 Ø11.5 mm 的刀具。提供两种规格，钻孔深度分别为孔直径的 1 倍和 2 倍。钻头按 0.1 mm 的增量值进行分级。SNAP5 系列为倒角刀。最低规格为 Ø5.5 x 90°（增量值为 0.5 mm），分为可正反切削以及仅反向切削两种设计。倒角能力和倒角角度在刀片上以几何方式定义，只能通过使用特定几何形状的刀片来更改。
| 系列 | 孔径 | 钻孔深度为孔径的 1 倍 | 钻孔深度为孔径的 2 倍 | 最大倒角 |
| B | Ø5.00-Ø5.49 mm | 5.5 | 11.0 | Ø7.0 x 90° |
| Ø5.50-Ø5.99 mm | 6.0 | 12.0 | Ø7.5 x 90° | |
| C | Ø6.00-Ø6.49 mm | 6.5 | 13.0 | Ø8.0 x 90° |
| Ø6.50-Ø6.99 mm | 7.0 | 14.0 | Ø8.5 x 90° | |
| D | Ø7.00-Ø7.49 mm | 7.5 | 15.0 | Ø9.0 x 90° |
| Ø7.50-Ø7.99 mm | 8.0 | 16.0 | Ø9.5 x 90° | |
| Ø8.00-Ø8.49 mm | 8.5 | 17.0 | Ø10.0 x 90° | |
| E | Ø8.50-Ø8.99 mm | 9.0 | 18.0 | Ø10.5 x 90° |
| Ø9.00-Ø9.49 mm | 9.5 | 19.0 | Ø11.0 x 90° | |
| Ø9.50-Ø9.99 mm | 10.0 | 20.0 | Ø11.5 x 90° | |
| Ø10.00-Ø10.49 mm | 10.5 | 21.0 | Ø12.0 x 90° | |
| F | Ø10.50-Ø10.99 mm | 11.0 | 22.0 | Ø12.5 x 90° |
| Ø11.00-Ø11.49 mm | 11.5 | 23.0 | Ø13.0 x 90° | |
| Ø11.50 mm 和更大 | 欢迎垂询 | |||
如果标准品类中的刀具解决方案不适用于您的应用，好优利可以为您提供详细的应用分析，开发适合您应用的解决方案。

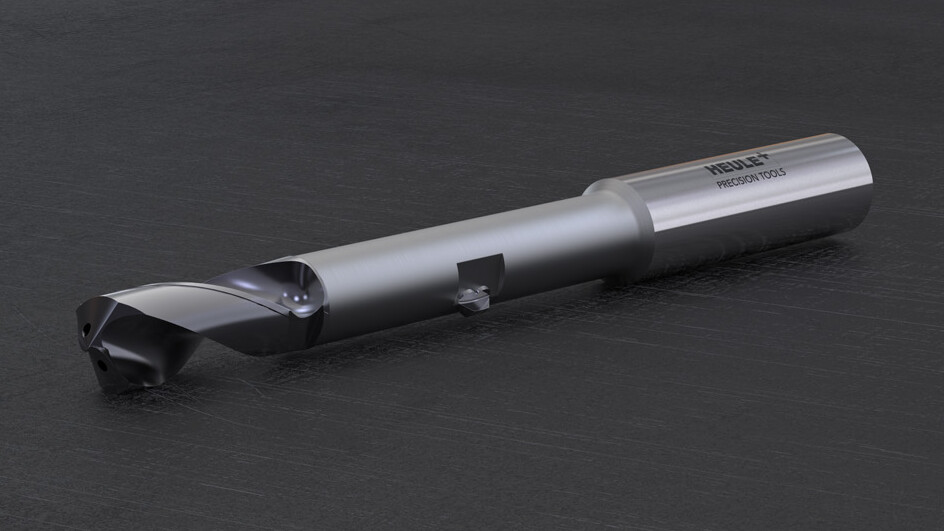

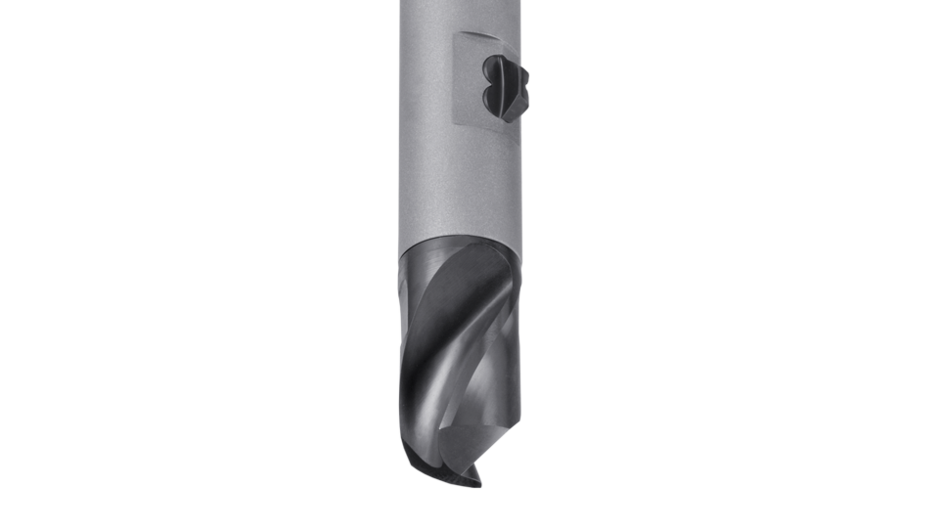

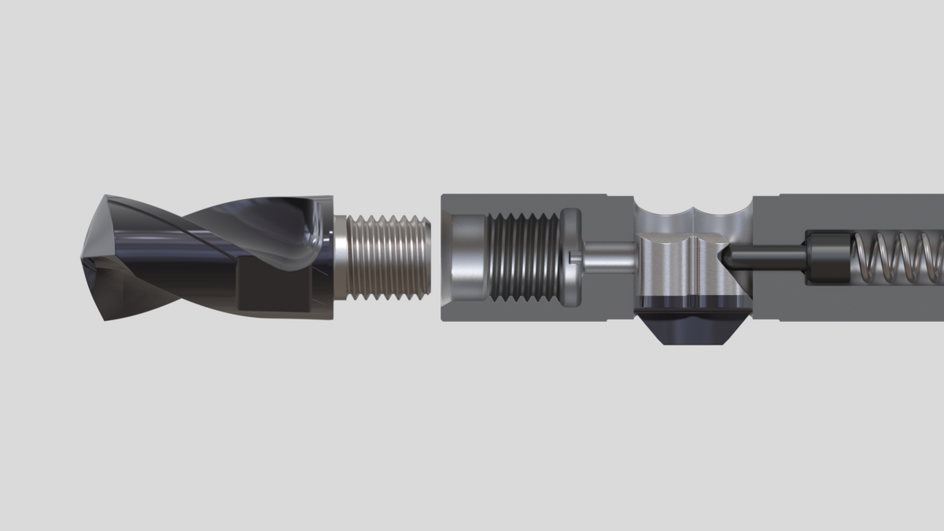

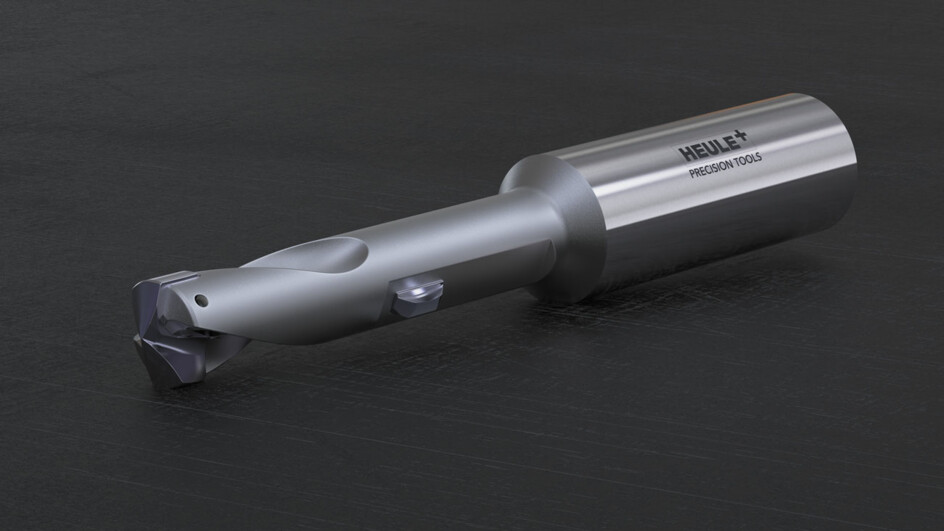

VEX 复合刀具拥有可拧下的螺旋钻头以及集成在刀体中的刀片，刀片采用 SNAP 技术，用于正向和反向倒角。钻头和刀片均由带涂层的硬质合金制成，更换非常简单。倒角刀被处于弹簧压力下的控制销以可活动的方式保持在刀体中。

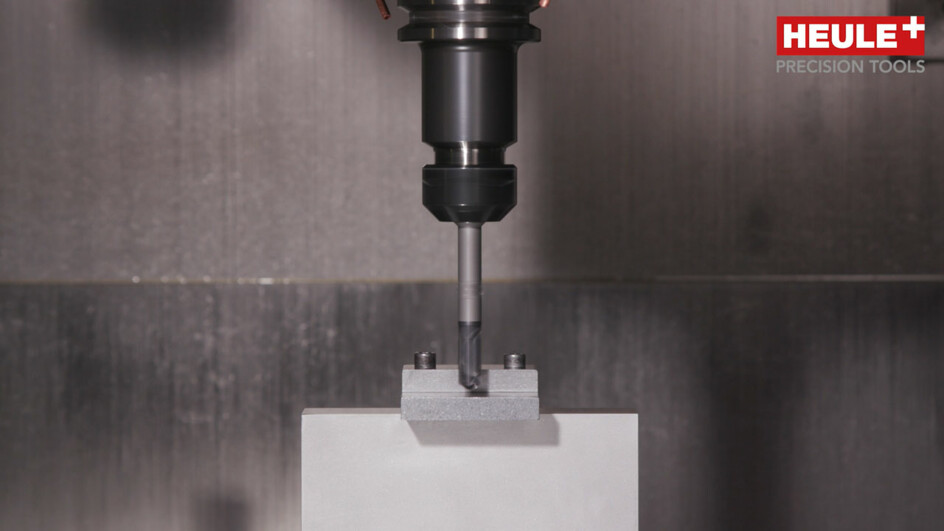

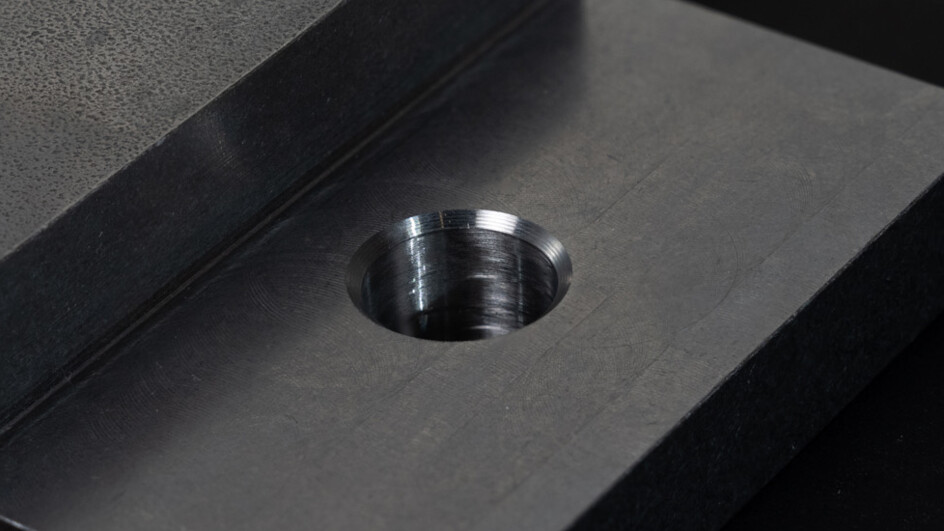

使用 VEX 时，只需一道工序即可完成钻孔的加工，甚至还能在两个孔边缘上设置一个倒角。该过程在无需翻转工件和更换刀片的情况下完成。

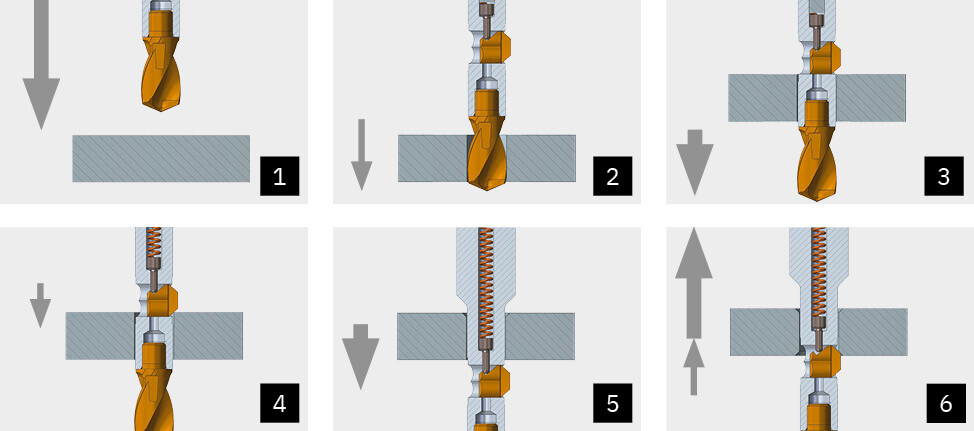

高性能螺旋钻头确保了钻孔加工的顺利进行。完成钻孔后，用集成式 SNAP 倒角系统进行正面以及背面的倒角加工。刀片在工作进给中生成所需倒角。一旦达到定义的倒角能力，刀片就会径向收回到刀体中。在到达孔出口时，通过弹簧加载的控制销将刀片置于起始位置，由此在反面生成倒角。
您可以在我们20分钟的在线研讨会“单次工序中实现钻孔+倒角”中找到结果。
